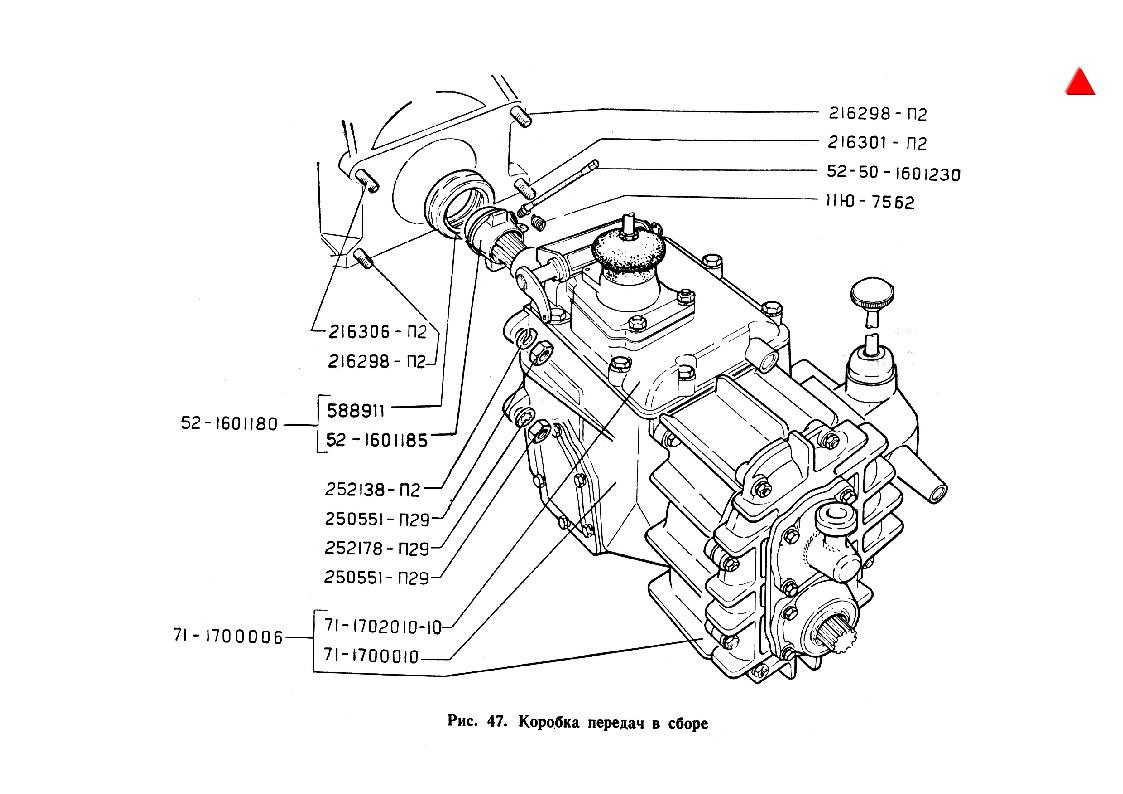

Перечень деталей и узлов ГАЗ-71, ГАЗ-3403
N детали | наименование | |
71-1700006
![]() |
Коробка передач с раздаточной коробкой в сборе | 1 |
71-1700010
![]() |
Коробка передач в сборе | 1 |
297594-П29
![]() |
Лента | 1 |
297580-П29
![]() |
Пряжка | 1 |
297575-П29
![]() |
Шплинт | 1 |
216306-П2
![]() |
Шпилька крепления картера коробки передач к картеру сцепления | 1 |
216301-П2
![]() |
Шпилька крепления картера коробки передач к картеру сцепления | 1 |
216298-П2
![]() |
Шпилька крепления картера коробки передач к картеру сцепления | 2 |
252178-П29
![]() |
Шайба пружинная | 3 |
252138-П2
![]() |
Шайба пружинная | 1 |
250551-П29
![]() |
Гайка | 4 |
Коробка передач
N детали | наименование | |
71-1701015
![]() |
Картер коробки передач | 1 |
49-1701016
![]() |
Грязеуловитель коробки передач | 1 |
220075-П
![]() |
Винт крепления грязеуловителя | 1 |
252153-П2
![]() |
Шайба пружинная | 1 |
52-1701020
![]() |
Крышка люка отбора мощности коробки передач | 1 |
52-1701021
![]() |
Прокладка крышки люка отбора мощности коробки передач | 1 |
201495-П8
![]() |
Болт крепления крышки люка отбора мощности коробки передач | 6 |
252136-П29
![]() |
Шайба пружинная | 6 |
262512-П5
![]() |
Пробка наливного и сливного отверстий картера коробки передач | 2 |
52-1701025-А
![]() |
Вал первичный в сборе | 1 |
52-1701022-А
![]() |
Вал первичный с блокирующим кольцом синхронизатора (комплект) | 1 |
52-1701164
![]() |
Кольцо блокирующее третьей и четвертой передач синхронизатора коробки передач | 1 |
52-1701182-Б
![]() |
Ролик переднего подшипника вторичного вала коробки передач | 14 |
52-1701030-А
![]() |
Вал первичный коробки передач | 1 |
52-1701188
![]() |
Шайба упорная переднего подшипника вторичного вала коробки передач | 1 |
50209-К
![]() |
Подшипник первичного вала коробки передач (52-1701032) | 1 |
52-1701189
![]() |
Кольцо стопорное переднего подшипника вторичного вала коробки передач | 1 |
52-1701033
![]() |
Кольцо упорное подшипника первичного вала коробки передач | 1 |
52-1701034
![]() |
Гайка подшипника первичного вала | 1 |
52-1701040
![]() |
Крышка подшипника первичного вала коробки передач | 1 |
52-1701042-01
![]() |
Прокладка крышки подшипника первичного вала коробки передач | 1 |
201457-П8
![]() |
Болт крышки подшипника первичного вала коробки передач | 4 |
252155-П29
![]() |
Шайба пружинная | 4 |
52-1701050-10
![]() |
Блок шестерен промежуточного вала коробки передач в сборе | 1 |
6Н-42207-К
![]() |
Роликоподшипник передний блока шестерен промвала коробки передач в сборе (52-1701064) | 1 |
52-1701068-А
![]() |
Заглушка переднего подшипника блока шестерен промвала коробки передач | 1 |
50307-К
![]() |
Шарикоподшипник задний блока шестерен промежуточного вала коробки передач (52-1701073) | 1 |
20-1701034
![]() |
Кольцо упорное заднего подшипника промежуточного вала коробки передач | 1 |
52-1701079
![]() |
Гайка стопорная заднего подшипника промежуточного вала коробки передач | 1 |
41-1701082-30
![]() |
Блок шестерен заднего хода коробки передач | 1 |
864904
![]() |
Подшипник роликовый шестерни заднего хода (АА-7120-А2) | 2 |
53-1701083
![]() |
Втулка блока шестерен заднего хода | 1 |
53-1701093
![]() |
Шайба упорная блока шестерен заднего хода | 2 |
53-1701090-10
![]() |
Ось блока шестерен заднего хода коробки передач | 1 |
53-1701094
![]() |
Шайба промежуточная блока шестерен заднего хода | 2 |
71-1701100-10
![]() |
Вал вторичный коробки передач в сборе | 1 |
71-1701105
![]() |
Вал вторичный | 1 |
52-1701104
![]() |
Шайба упорная шестерни второй передачи вторичного вала | 1 |
52-1701110-30
![]() |
Шестерня скользящая первой передачи и заднего хода коробки передач | 1 |
52-1701111
![]() |
Шестерня второй передачи вторичного вала в сборе | 1 |
52-1701109
![]() |
Втулка шестерни второй передачи | 1 |
52-1701128
![]() |
Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора | 1 |
52-1701164
![]() |
Кольцо блокирующее третьей и четвертой передач синхронизатора коробки передач | 1 |
52-1701113
![]() |
Шестерня третьей передачи вторичного вала коробки передач в сборе | 1 |
52-1701117
![]() |
Втулка шестерни третьей передачи | 1 |
52-1701115
![]() |
Втулка распорная шестерни третьей передачи | 1 |
52-1701120
![]() |
Стопор втулки шестерни третьей передачи | 1 |
52-1701116-Б
![]() |
Муфта скользящая переключения 3-й и 4-й передач коробки передач со ступицей (комплект) | 1 |
52-1701118-Б
![]() |
Муфта скользящая переключения 3-й и 4-й передач коробки передач | 1 |
52-1701119
![]() |
Ступица скользящей муфты синхронизатора 3-й и 4-й передач коробки передач | 1 |
52-1701095
![]() |
Гайка стопорная вторичного вала коробки передач | 1 |
52-1701170
![]() |
Пружина синхронизатора коробки передач | 2 |
21А-1701171
![]() |
Сухарь синхронизатора коробки передач | 3 |
50307-К
![]() |
Шарикоподшипник задний вторичного вала коробки передач (52-1701073) | 1 |
20-1701034
![]() |
Кольцо упорное заднего подшипника вторичного вала коробки передач | 1 |

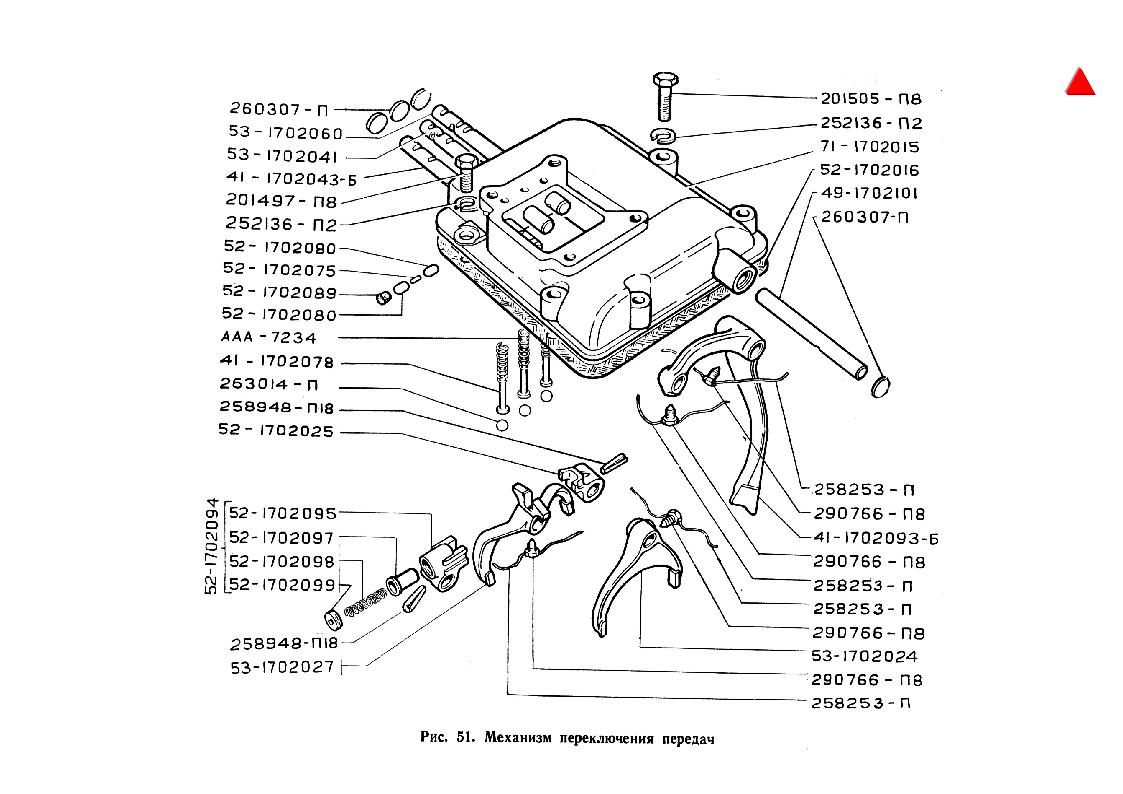

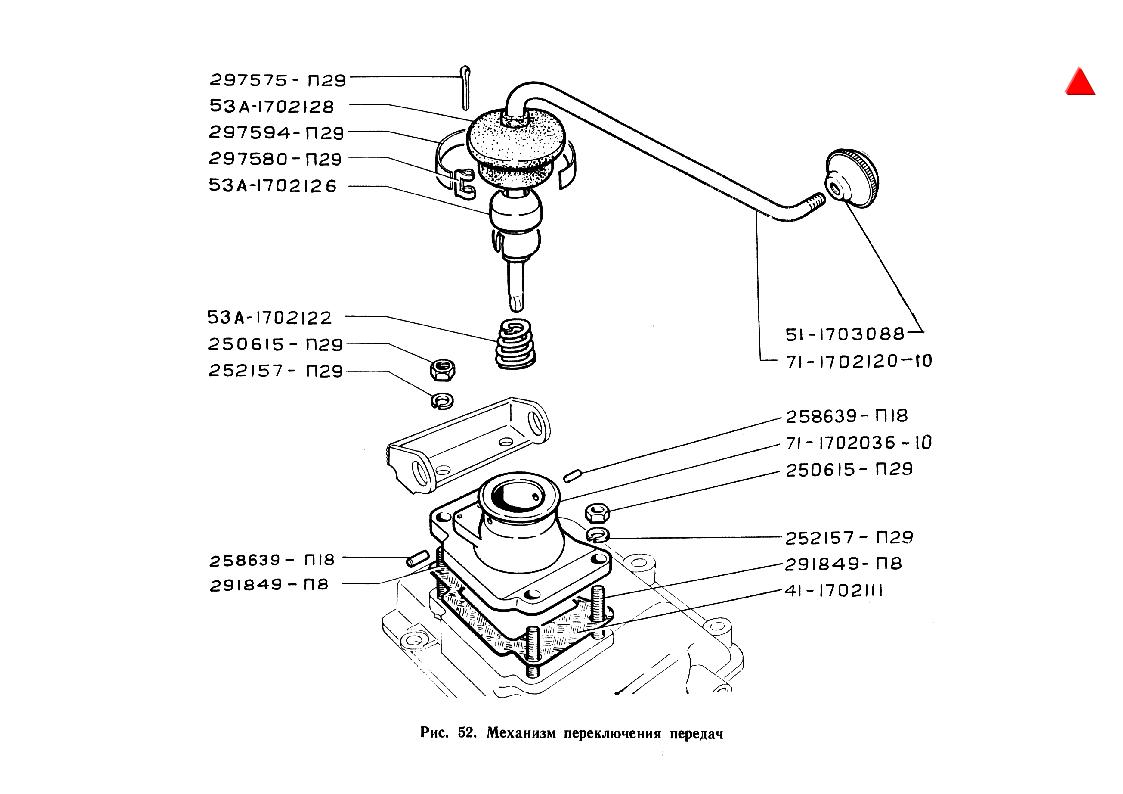

Механизм переключения передач
N детали | наименование | |
71-1702010-10
![]() |
Крышка верхняя коробки передач в сборе | 1 |
71-1702015
![]() |
Крышка верхняя коробки передач | 1 |
71-1702036-10
![]() |
Крышка механизма управления коробки передач | 1 |
52-1702016
![]() |
Прокладка верхней крышки коробки передач | 1 |
290766-П8
![]() |
Винт стопорный вилки включения заднего хода | 1 |
260307-П
![]() |
Заглушка верхней крышки коробки передач | 4 |
258253-П
![]() |
Шплинт-проволока стопорного винта | 1 |
53-1702024
![]() |
Вилка переключения первой и второй передач коробки передач | 1 |
52-1702025
![]() |
Головка штока переключения первой и второй передач коробки передач | 1 |
53-1702027
![]() |
Вилка переключения третьей и четвертой передач | 1 |
52-1702094
![]() |
Головка штока заднего хода коробки передач в сборе | 1 |
52-1702097
![]() |
Предохранитель включения заднего хода | 1 |
52-1702099
![]() |
Стопор пружины предохранителя включения заднего хода | 1 |
52-1702098
![]() |
Пружина предохранителя включения заднего хода | 1 |
52-1702095
![]() |
Головка штока заднего хода коробки передач | 1 |
41-1702093-Б
![]() |
Вилка включения заднего хода коробки передач | 1 |
290766-П8
![]() |
Винт стопорный вилки включения заднего хода | 1 |
258253-П
![]() |
Шплинт-проволока стопорного винта | 1 |
53-1702060
![]() |
Шток переключения первой и второй передач | 1 |
53-1702041
![]() |
Шток переключения третьей и четвертой передач | 1 |
41-1702043-Б
![]() |
Шток переключения заднего хода коробки передач | 1 |
49-1702101
![]() |
Ось вилки заднего хода коробки передач | 1 |
52-1702075
![]() |
Палец стопорный штоков переключения передач | 1 |
52-1702080
![]() |
Плунжер стопорный штоков переключения передач | 2 |
263014-П
![]() |
Шарик-фиксатор штоков механизма переключения передач | 3 |
ААА-7234
![]() |
Пружина фиксатора штоков | 3 |
258948-П18
![]() |
Штифт конический механизма переключения передач | 2 |
41-1702078
![]() |
Палец блокирующий валика переключения коробки передач | 2 |
290766-П8
![]() |
Винт стопорный вилок переключения первой и второй, третьей и четвертой передач коробки передач | 2 |
258253-П
![]() |
Шплинт-проволока стопорных винтов вилок переключения передач | 2 |
52-1702089
![]() |
Заглушка отверстия плунжеров | 1 |
201505-П8
![]() |
Болт крепления верхней крышки коробки передач | 5 |
201497-П8
![]() |
Болт крепления верхней крышки коробки передач | 1 |
252136-П2
![]() |
Шайба пружинная | 6 |
41-1702111
![]() |
Прокладка крышки управления коробки передач | 1 |
71-1702120-10
![]() |
Рычаг переключения передач | 1 |
258639-П18
![]() |
Штифт установки рычага | 2 |
53А-1702122
![]() |
Пружина рычага переключения передач | 1 |
53А-1702126
![]() |
Колпак рычага переключения передач | 1 |
53А-1702128
![]() |
Колпак защитный верхней крышки коробки передач | 1 |
51-1703088
![]() |
Рукоятка рычага переключения передач в сборе | 1 |
291849-П8
![]() |
Шпилька крепления крышки управления коробки передач | 4 |
252157-П29
![]() |
Шайба пружинная | 4 |
250615-П29
![]() |
Гайка | 4 |
Механизм блокировки переключения передач со сцеплением
N детали | наименование | |
41-1703318
![]() |
Кронштейн валика блокировки коробки передач | 1 |
41-1703309
![]() |
Валик блокировки коробки передач в сборе | 1 |
293429-П29
![]() |
Шайба валика блокировки | 1 |
258053-П29
![]() |
Шплинт | 1 |
41-1703320
![]() |
Рычаг ведущий блокировки коробки передач | 1 |
41-1703322
![]() |
Стойка кронштейна блокировки в сборе | 1 |
293429-П29
![]() |
Шайба рычага блокировки | 1 |
258053-П29
![]() |
Шплинт | 1 |
41-1703308-Б
![]() |
Тяга ведомая блокировки коробки передач в сборе | 1 |
30-6905160
![]() |
Пружина оттяжная рычага валика блокировки | 1 |
260013-П29
![]() |
Палец тяги блокировки | 1 |
252037-П29
![]() |
Шайба | 4 |
258012-П29
![]() |
Шплинт | 1 |
293236-П29
![]() |
Шайба | 2 |
260015-П29
![]() |
Палец тяги блокировки | 1 |
41-1703304
![]() |
Тяга ведущая блокировки переключения передач в сборе | 1 |
250610-П29
![]() |
Гайка ведущей тяги блокировки коробки передач | 1 |
41-1703303
![]() |
Наконечник шаровой тяги блокировки в сборе | 2 |
41-1703301
![]() |
Наконечник тяги блокировки коробки передач | 2 |
41-1703299
![]() |
Сухарь наконечника тяги блокировки | 2 |
41-1703297
![]() |
Палец шаровой наконечника тяги ведущей блокировки коробки передач | 2 |
41-1703298
![]() |
Пробка наконечника тяги ведущей блокировки коробки передач | 2 |
41-1703305
![]() |
Тяга ведущая блокировки коробки передач | 1 |
258003-П29
![]() |
Шплинт тяги | 2 |
250511-П29
![]() |
Гайка крепления тяги | 2 |
252155-П29
![]() |
Шайба пружинная | 2 |
