Механизм поворота и бортовая передача
Механизм поворота и бортовая передача
Перечень деталей и узлов ГАЗ-71, ГАЗ-3403
N детали | наименование | |
71-2600010
![]() |
Главная передача, бортовые фрикционы и тормоза в сборе | 1 |

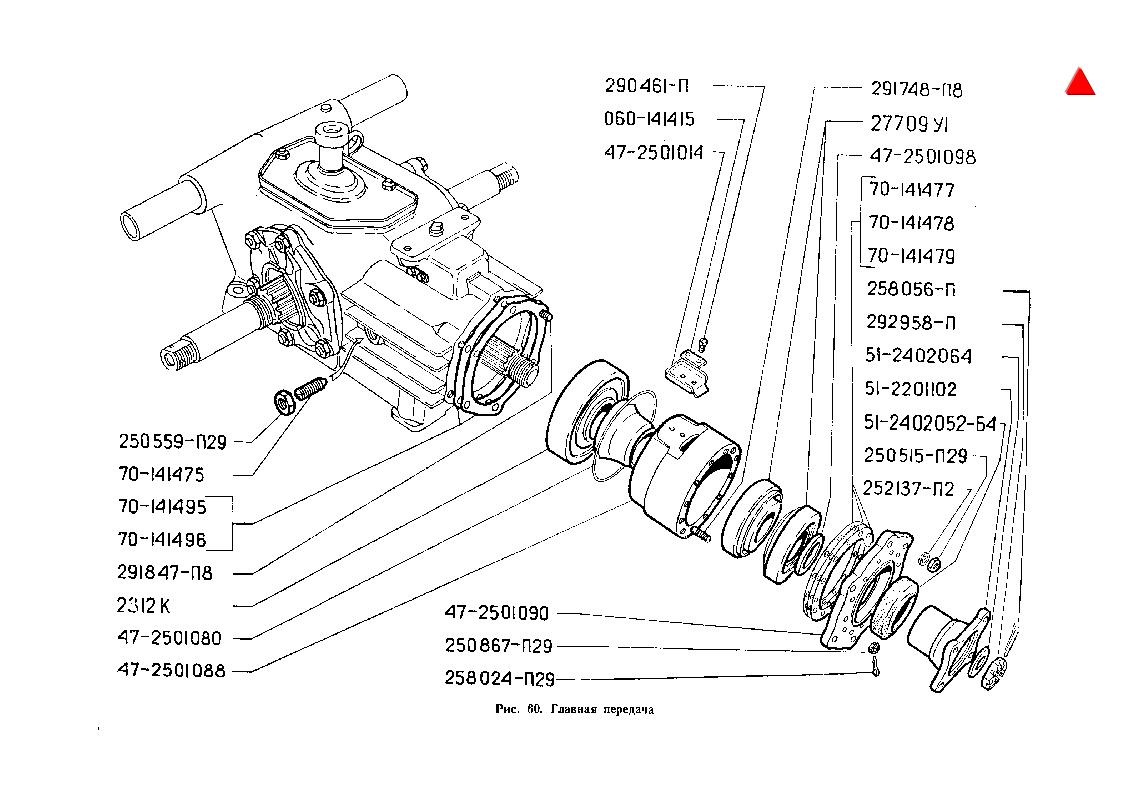

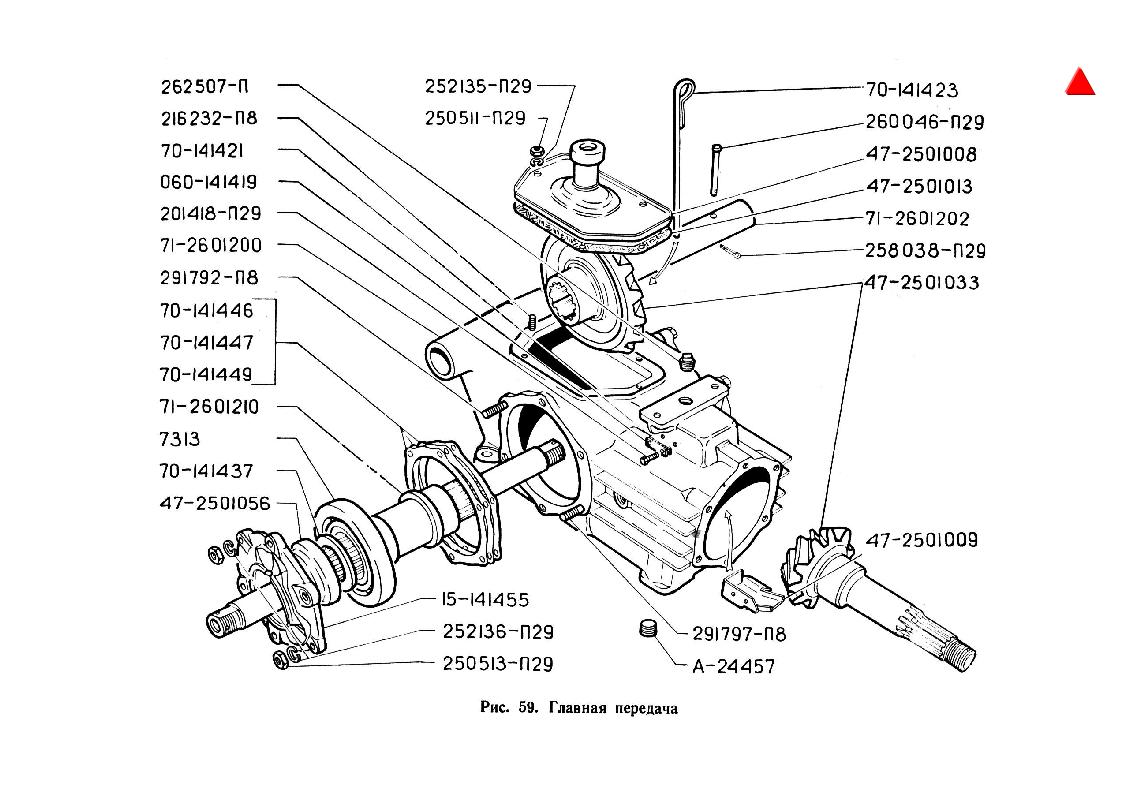

Главная передача
N детали | наименование | |
71-2601200
![]() |
Картер главной передачи в сборе | 1 |
71-2601202
![]() |
Опора тормозных лент | 1 |
260046-П29
![]() |
Палец опоры тормозных лент | 1 |
258038-П29
![]() |
Шплинт | 1 |
47-2501008
![]() |
Крышка верхнего люка картера главной передачи с сапуном и отражательным щитком в сборе | 1 |
47-2501013
![]() |
Прокладка крышки верхнего люка картера главной передачи | 1 |
216232-П8
![]() |
Шпилька крышки верхнего люка | 6 |
250511-П29
![]() |
Гайка | 6 |
252135-П29
![]() |
Шайба пружинная | 6 |
47-2501009
![]() |
Маслоуловитель картера главной передачи в сборе | 1 |
201418-П29
![]() |
Болт крепления маслоуловителя картера | 2 |
060-141419
![]() |
Пластина стопорная болтов маслоуловителя | 1 |
70-141421
![]() |
Прокладка болтов маслоуловителя | 1 |
А-24457
![]() |
Пробка сливного отверстия картера | 2 |
262507-П
![]() |
Пробка контрольного отверстия картера | 1 |
70-141423
![]() |
Указатель уровня масла картера главной передачи | 1 |
47-2501033
![]() |
Шестерни ведущая и ведомая главной передачи (комплект после притирки) | 1 |
71-2601210
![]() |
Вал ведомой шестерни главной передачи со втулками в сборе | 1 |
7313
![]() |
Подшипник роликовый конический ведомого вала главной передачи в сборе | 2 |
15-141455
![]() |
Кулачок упорный отводки фрикциона | 2 |
47-2501056
![]() |
Сальник ведомого вала главной передачи в сборе | 2 |
291797-П8
![]() |
Шпилька крепления опорного кулачка отводки фрикциона | 8 |
291792-П8
![]() |
Шпилька специальная крепления упорного кулачка отводки фрикциона | 4 |
250513-П29
![]() |
Гайка | 12 |
252136-П29
![]() |
Шайба пружинная | 12 |
70-141437
![]() |
Шайба упорная крепления подшипника ведомого вала главной передачи | 2 |
70-141446
![]() |
Прокладка регулировочная подшипников ведомого вала главной передачи | 10 |
70-141447
![]() |
Прокладка регулировочная подшипников ведомого вала главной передачи | 6 |
70-141449
![]() |
Прокладка регулировочная подшипников ведомого вала главной передачи | 4 |
2312К
![]() |
Подшипник роликовый цилиндрический ведущей шестерни главной передачи (060-141440) | 1 |
70-141475
![]() |
Винт крепления наружной обоймы роликового подшипника | 2 |
250559-П29
![]() |
Гайка контрящая | 2 |
47-2501080
![]() |
Втулка распорная внутренних колец подшипника ведущей шестерни главной передачи в сборе | 1 |
47-2501088
![]() |
Корпус подшипников ведущей шестерни главной передачи | 1 |
47-2501014
![]() |
Маслоуловитель корпуса подшипников ведущей шестерни главной передачи | 1 |
290461-П
![]() |
Винт крепления маслоуловителя корпуса подшипников | 2 |
060-141415
![]() |
Планка стопорная винтов маслоуловителя | 2 |
27709У1
![]() |
Подшипник роликовый конический ведущей шестерни главной передачи (51-2402025) | 2 |
70-141477
![]() |
Прокладка регулировочная конических подшипников ведущей шестерни главной передачи | 2 |
70-141478
![]() |
Прокладка регулировочная конических подшипников ведущей шестерни главной передачи | 2 |
70-141479
![]() |
Прокладка регулировочная конических подшипников ведущей шестерни главной передачи | 2 |
47-2501090
![]() |
Крышка корпуса подшипников ведущей шестерни главной передачи в сборе | 1 |
51-2402052-Б4
![]() |
Сальник ведущей шестерни | 1 |
291748-П8
![]() |
Шпилька корпуса подшипников | 12 |
250867-П29
![]() |
Гайка | 12 |
258024-П29
![]() |
Шплинт | 12 |
47-2501098
![]() |
Шайба ведущей шестерни главной передачи внутренняя | 1 |
51-2201102
![]() |
Фланец крепления карданного вала к ведущей шестерне главной передачи | 1 |
51-2402064
![]() |
Шайба ведущей шестерни главной передачи наружная | 1 |
292958-П
![]() |
Гайка ведущей шестерни главной передачи | 1 |
258056-П
![]() |
Шплинт | 1 |
70-141495
![]() |
Прокладка регулировочная крышки корпуса подшипников | 4 |
70-141496
![]() |
Прокладка регулировочная крышки корпуса подшипников | 3 |
291847-П8
![]() |
Шпилька крышки корпуса подшипников | 6 |
250515-П29
![]() |
Гайка | 6 |
252137-П2
![]() |
Шайба пружинная | 6 |

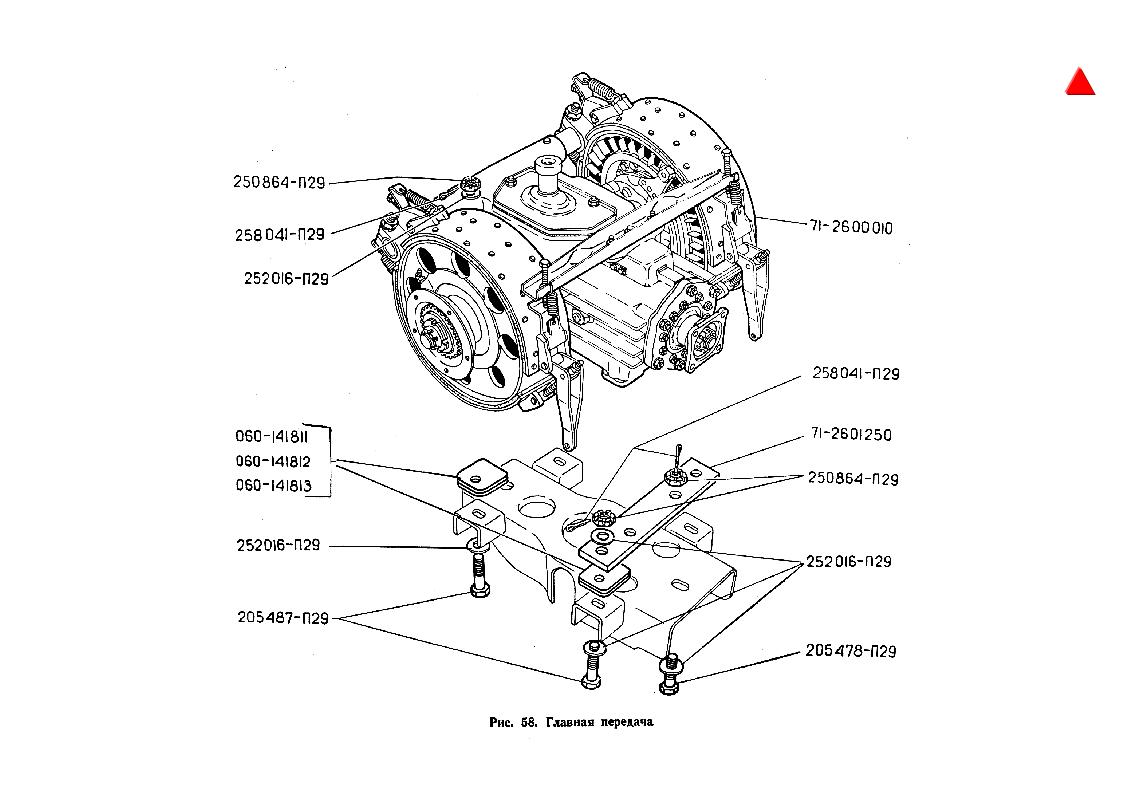

71-2601250
![]() |
Пластина опоры главной передачи | 1 |
205487-П29
![]() |
Болт крепления главной передачи к пластине опоры | 4 |
250864-П29
![]() |
Гайка | 4 |
252016-П29
![]() |
Шайба | 8 |
258041-П29
![]() |
Шплинт | 4 |
205478-П29
![]() |
Болт крепления главной передачи | 2 |
250864-П29
![]() |
Гайка | 2 |
252016-П29
![]() |
Шайба | 2 |
258041-П29
![]() |
Шплинт | 2 |
060-141811
![]() |
Прокладка регулировочная крепления главной передачи | 4 |
060-141812
![]() |
Прокладка регулировочная крепления главной передачи | 4 |
060-141813
![]() |
Прокладка регулировочная крепления главной передачи | 4 |

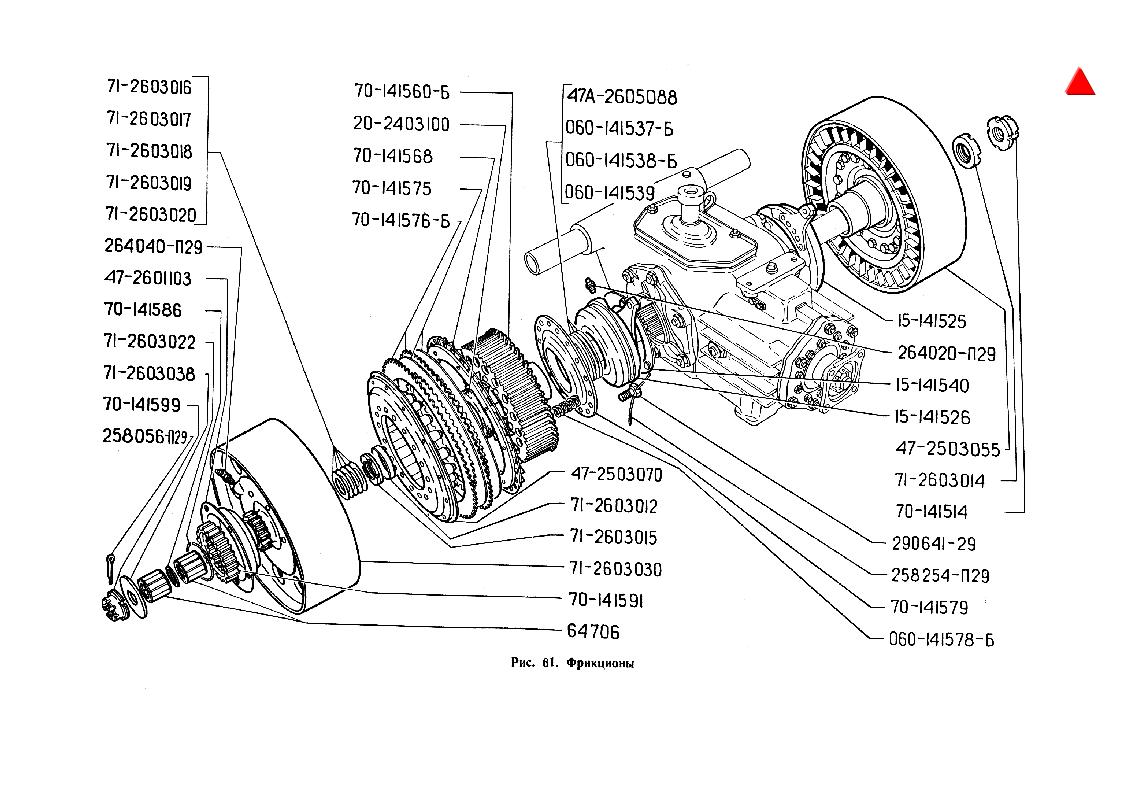

Фрикционы
N детали | наименование | |
47-2503055
![]() |
Фрикцион в сборе | 2 |
70-141560-Б
![]() |
Барабан ведущий фрикциона в сборе | 2 |
70-141568
![]() |
Диск упорный фрикциона в сборе | 2 |
70-141575
![]() |
Диск ведущий фрикциона | 18 |
70-141576-Б
![]() |
Диск ведомый фрикциона | 18 |
47-2503070
![]() |
Диск нажимной фрикциона в сборе | 2 |
060-141578-Б
![]() |
Пружина фрикциона | 28 |
70-141579
![]() |
Диск отжимной фрикциона | 2 |
290641-П29
![]() |
Болт крепления отжимного диска фрикциона | 28 |
258254-П29
![]() |
Шплинт-проволока | 14 |
71-2603012
![]() |
Шайба стопорная гайки крепления ведущего барабана фрикциона | 2 |
71-2603014
![]() |
Гайка крепления ведущего барабана фрикциона правая | 1 |
71-2603015
![]() |
Гайка крепления ведущего барабана фрикциона левая | 1 |
71-2603016
![]() |
Прокладка регулировочная ступицы тормозного барабана | 1 |
71-2603017
![]() |
Прокладка регулировочная ступицы тормозного барабана | 1 |
71-2603018
![]() |
Прокладка регулировочная ступицы тормозного барабана | 1 |
71-2603019
![]() |
Прокладка регулировочная ступицы тормозного барабана | 1 |
71-2603020
![]() |
Прокладка регулировочная ступицы тормозного барабана | 1 |
64706
![]() |
Подшипник роликовый ведомого вала главной передачи (71-2603042) | 4 |
71-2603022
![]() |
Кольцо распорное роликовых подшипников тормозного барабана | 2 |
71-2603030
![]() |
Барабан тормозной со ступицей и переходной зубчаткой в сборе | 2 |
47-2601103
![]() |
Чашка тормозного барабана | 2 |
70-141586
![]() |
Кольцо стопорное переходной зубчатки тормозного барабана | 2 |
70-141591
![]() |
Зубчатка переходная тормозного барабана | 2 |
264040-П29
![]() |
Пресс-масленка тормозного барабана в сборе | 2 |
71-2603038
![]() |
Шайба упорная тормозного барабана | 2 |
70-141514
![]() |
Гайка крепления тормозного барабана правая | 1 |
70-141599
![]() |
Гайка крепления тормозного барабана левая | 1 |
258056-П29
![]() |
Шплинт гаек тормозного барабана | 2 |
20-2403100
![]() |
Сальник ведущего барабана фрикциона | 2 |

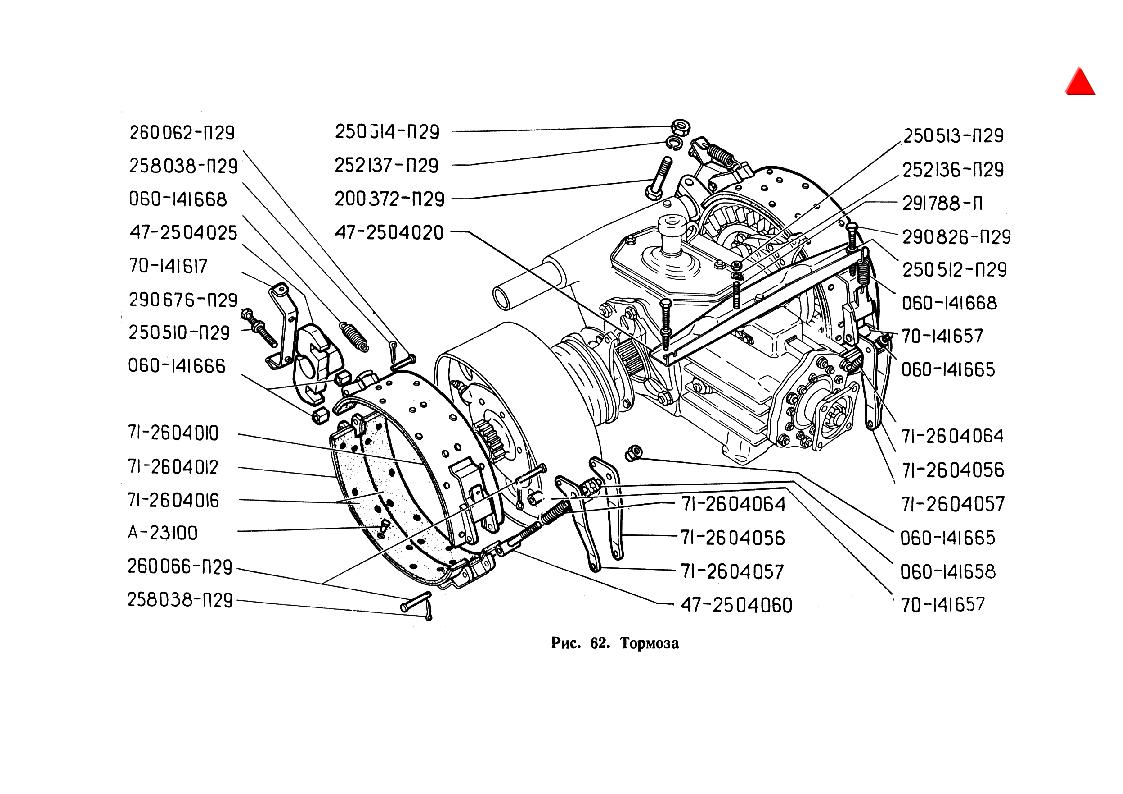

Тормоза
N детали | наименование | |
71-2604010
![]() |
Лента тормозная с накладкой в сборе | 4 |
71-2604012
![]() |
Лента тормозная в сборе | 4 |
71-2604016
![]() |
Накладка тормозной ленты | 8 |
А-23100
![]() |
Заклепка накладки тормозной ленты | 88 |
47-2504020
![]() |
Траверса опоры тормозных лент в сборе | 1 |
291788-П
![]() |
Шпилька крепления траверсы | 2 |
250513-П29
![]() |
Гайка | 2 |
252136-П29
![]() |
Шайба пружинная | 2 |
290826-П29
![]() |
Болт регулировочный ленты тормоза | 2 |
250512-П29
![]() |
Контргайка | 2 |
47-2504025
![]() |
Кронштейн тормозных лент | 2 |
200372-П29
![]() |
Болт кронштейна тормозных лент | 2 |
250514-П29
![]() |
Гайка | 2 |
252137-П29
![]() |
Шайба пружинная | 2 |
70-141617
![]() |
Кронштейн пружин тормоза | 2 |
290676-П29
![]() |
Болт регулировочный ленты тормоза | 4 |
250510-П29
![]() |
Контргайка | 4 |
060-141666
![]() |
Сухарь ленты тормоза | 4 |
260062-П29
![]() |
Палец сухаря ленты тормоза | 4 |
258038-П29
![]() |
Шплинт пальца сухаря | 4 |
71-2604056
![]() |
Рычаг тормозной ленты правый | 2 |
71-2604057
![]() |
Рычаг тормозной ленты левый | 2 |
70-141657
![]() |
Втулка распорная рычага тормозной ленты | 2 |
060-141658
![]() |
Сухарь рычага тормозной ленты | 2 |
260066-П29
![]() |
Палец рычага тормозной ленты | 2 |
258038-П29
![]() |
Шплинт | 2 |
47-2504060
![]() |
Болт стяжной тормозной ленты | 2 |
260066-П29
![]() |
Палец стяжного болта тормозной ленты | 2 |
258038-П29
![]() |
Шплинт | 2 |
71-2604064
![]() |
Пружина рычага тормоза | 2 |
060-141665
![]() |
Гайка стяжного болта | 2 |
060-141668
![]() |
Пружина тормозной ленты | 6 |

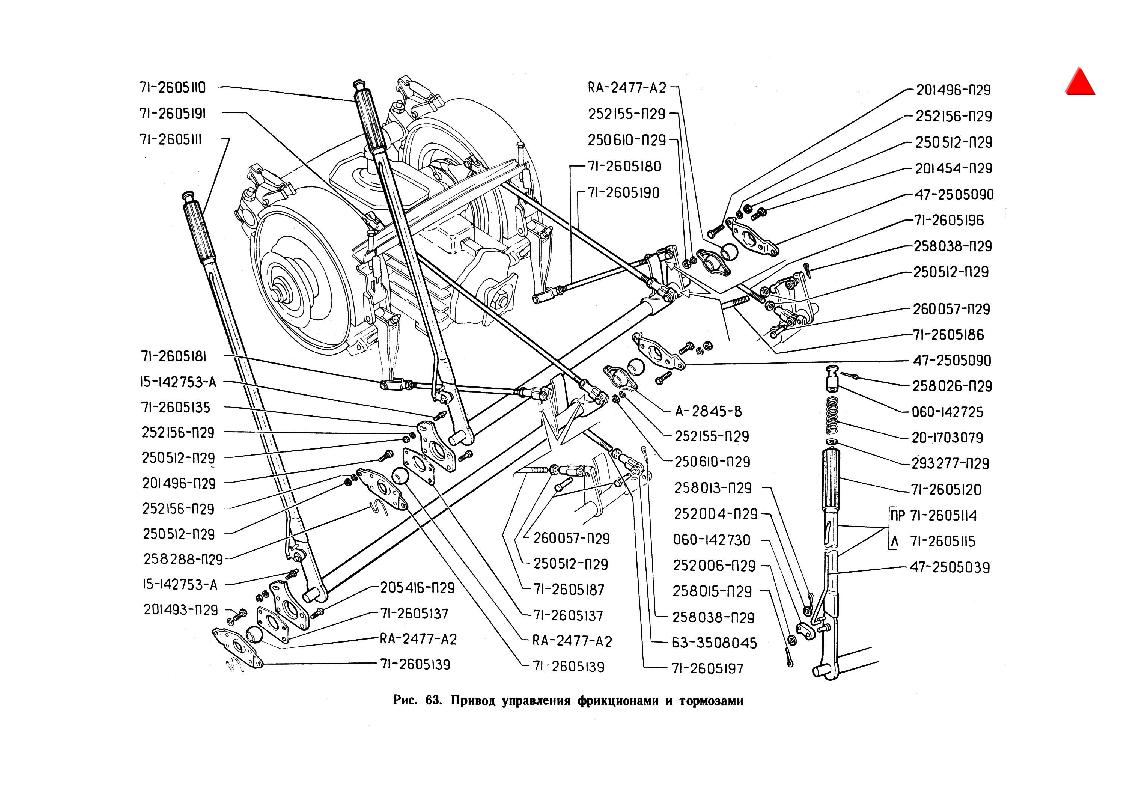

Привод управления фрикционами и тормозами
N детали | наименование | |
15-141540
![]() |
Сепаратор шариков отводки фрикционов в сборе | 2 |
15-141525
![]() |
Кулачок отводки фрикциона правый в сборе | 1 |
15-141526
![]() |
Кулачок отводки фрикциона левый в сборе | 1 |
214
![]() |
Подшипник шариковый кулачка отводки фрикциона (060-141533) | 2 |
47А-2605088
![]() |
Прокладка регулировочная отводки фрикциона | 0 |
060.141537-Б
![]() |
Прокладка регулировочная отводки фрикциона | 0 |
060-141538-Б
![]() |
Прокладка регулировочная отводки фрикциона | 0 |
060-141539
![]() |
Прокладка регулировочная отводки фрикциона | 0 |
264020-П29
![]() |
Пресс-масленка отводки фрикциона | 2 |
71-2605110
![]() |
Вал управления с ручным рычагом правый в сборе | 1 |
71-2605114
![]() |
Вал управления с ручным рычагом правый | 1 |
252006-П29
![]() |
Шайба оси собачки | 1 |
258015-П29
![]() |
Шплинт оси собачки | 1 |
060-142730
![]() |
Собачка рычага управления фрикционом | 1 |
252004-П29
![]() |
Шайба тяги собачки | 1 |
258013-П29
![]() |
Шплинт тяги собачки | 1 |
47-2505039
![]() |
Тяга собачки ручного рычага управления фрикционом и тормозом левая | 1 |
293277-П29
![]() |
Шайба ручного рычага управления | 1 |
71-2605120
![]() |
Рукоятка ручного рычага управления | 1 |
20-1703079
![]() |
Пружина ручного рычага управления | 1 |
060-142725
![]() |
Кнопка рычага управления фрикционом | 1 |
258026-П29
![]() |
Шплинт кнопки | 1 |
71-2605111
![]() |
Вал управления с ручным рычагом левый в сборе | 1 |
71-2605115
![]() |
Вал управления с ручным рычагом левый | 1 |
252006-П29
![]() |
Шайба оси собачки | 1 |
258015-П29
![]() |
Шплинт оси собачки | 1 |
060-142730
![]() |
Собачка рычага управления фрикционом | 1 |
252004-П29
![]() |
Шайба тяги собачки | 1 |
258013-П29
![]() |
Шплинт тяги собачки | 1 |
47-2505039
![]() |
Тяга собачки ручного рычага управления фрикционом и тормозом левая | 1 |
293277-П29
![]() |
Шайба ручного рычага управления | 1 |
71-2605120
![]() |
Рукоятка ручного рычага управления | 1 |
20-1703079
![]() |
Пружина ручного рычага управления | 1 |
060-142725
![]() |
Кнопка рычага управления фрикционом | 1 |
258026-П29
![]() |
Шплинт кнопки | 1 |
15-142753-А
![]() |
Палец упорный рычага управления фрикционом | 2 |
250512-П29
![]() |
Гайка упорного пальца | 2 |
252156-П29
![]() |
Шайба пружинная упорного пальца | 2 |
71-2605180
![]() |
Тяга рычага управления тормозом правая в сборе | 1 |
71-2605186
![]() |
Тяга рычага управления тормозом правая | 1 |
63-3508045
![]() |
Вилка регулировочная тяги | 2 |
250512-П29
![]() |
Гайка вилки тяги | 2 |
260057-П29
![]() |
Палец вилки тяги | 2 |
258038-П29
![]() |
Шплинт пальца | 2 |
71-2605181
![]() |
Тяга рычага управления тормозом левая в сборе | 1 |
71-2605187
![]() |
Тяга рычага управления тормозом левая | 1 |
63-3508045
![]() |
Вилка регулировочная тяги | 2 |
250512-П29
![]() |
Гайка вилки тяги | 2 |
260057-П29
![]() |
Палец вилки тяги | 2 |
258038-П29
![]() |
Шплинт пальца | 2 |
71-2605190
![]() |
Тяга рычага управления фрикционом правая в сборе | 1 |
71-2605196
![]() |
Тяга рычага управления фрикционом правая | 1 |
63-3508045
![]() |
Вилка регулировочная тяги | 2 |
250512-П29
![]() |
Гайка вилки тяги | 2 |
260057-П29
![]() |
Палец вилки тяги | 2 |
258038-П29
![]() |
Шплинт | 2 |
71-2605191
![]() |
Тяга рычага управления фрикционом левая в сборе | 1 |
71-2605197
![]() |
Тяга рычага управления фрикционом левая | 1 |
63-3508045
![]() |
Вилка регулировочная тяги | 2 |
250512-П29
![]() |
Гайка вилки тяги | 2 |
260057-П29
![]() |
Палец вилки тяги | 2 |
258038-П29
![]() |
Шплинт | 2 |
71-2605135
![]() |
Сектор ручного рычага | 2 |
71-2605137
![]() |
Кронштейн крепления сферической втулки левый | 2 |
71-2605139
![]() |
Кронштейн крепления вала управления левый | 2 |
205416-П29
![]() |
Болт крепления сектора и левого кронштейна сферической втулки | 8 |
258288-П29
![]() |
Шплинт-проволока | 2 |
201493-П29
![]() |
Болт кронштейна крепления левого вала управления | 2 |
252156-П29
![]() |
Шайба пружинная | 2 |
201496-П29
![]() |
Болт левого кронштейна крепления вала управления | 2 |
250512-П29
![]() |
Гайка | 2 |
252156-П29
![]() |
Шайба пружинная | 2 |
47-2505090
![]() |
Кронштейн крепления вала управления | 1 |
201496-П29
![]() |
Болт кронштейна крепления вала управления | 2 |
250512-П29
![]() |
Гайка | 2 |
252156-П29
![]() |
Шайба пружинная | 2 |
РА-2477-А2
![]() |
Втулка сферическая и самосмазывающая набивка в сборе | 4 |
А-2845-В
![]() |
Кронштейн крепления сферической втулки | 2 |
201454-П29
![]() |
Болт кронштейна крепления сферической втулки | 4 |
250610-П29
![]() |
Гайка | 4 |
252155-П29
![]() |
Шайба пружинная | 4 |
47-2505090
![]() |
Кронштейн крепления вала управления | 1 |
201496-П29
![]() |
Болт кронштейна крепления вала управления | 2 |
250512-П29
![]() |
Гайка | 2 |
252156-П29
![]() |
Шайба пружинная | 2 |

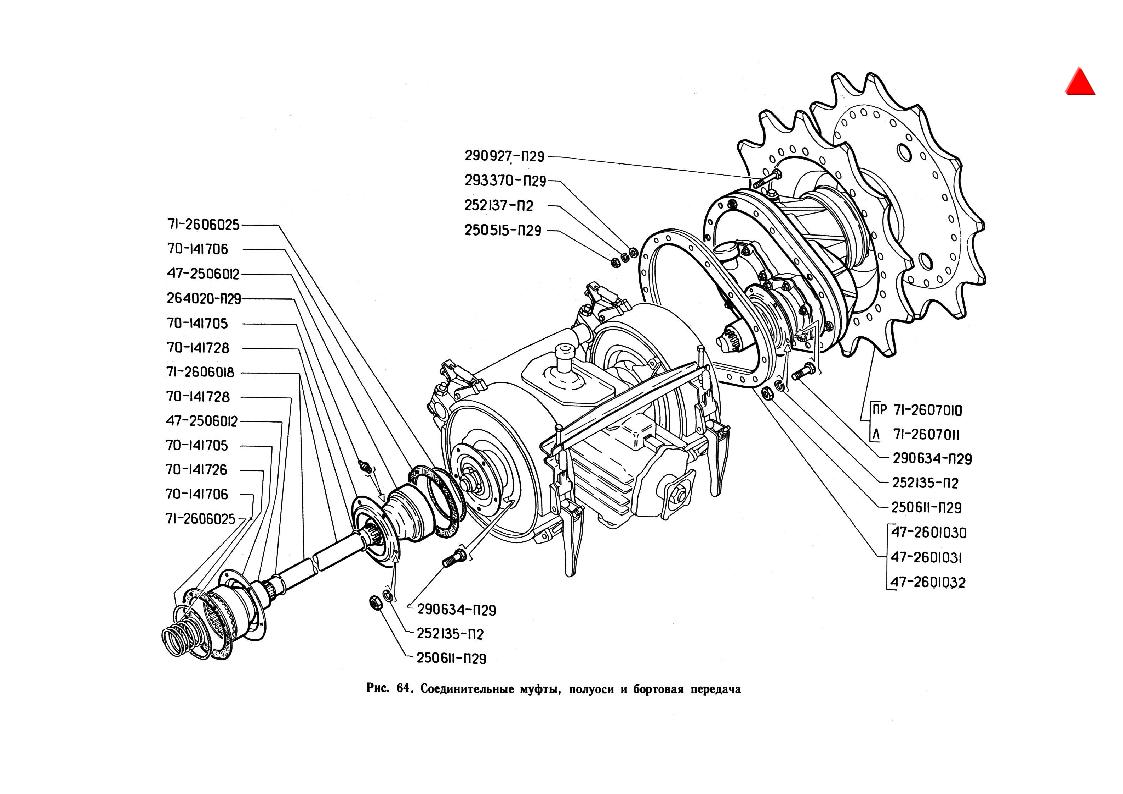

Соединительные муфты и полуоси
N детали | наименование | |
71-2606018
![]() |
Полуось | 2 |
47-2506012
![]() |
Муфта соединительная полуоси | 4 |
264020-П29
![]() |
Пресс-масленка соединительной муфты полуоси | 4 |
70-141728
![]() |
Кольцо упорное соединительной муфты полуоси | 4 |
70-141726
![]() |
Пружина соединительной муфты полуоси | 2 |
70-141705
![]() |
Чашка соединительной муфты полуоси | 4 |
70-141706
![]() |
Прокладка чашки соединительной муфты полуоси | 4 |
71-2606025
![]() |
Уплотнитель соединительной муфты полуоси | 4 |
290634-П29
![]() |
Болт крепления чашки соединительной муфты полуоси | 20 |
250611-П29
![]() |
Гайка | 20 |
252135-П2
![]() |
Шайба пружинная | 20 |

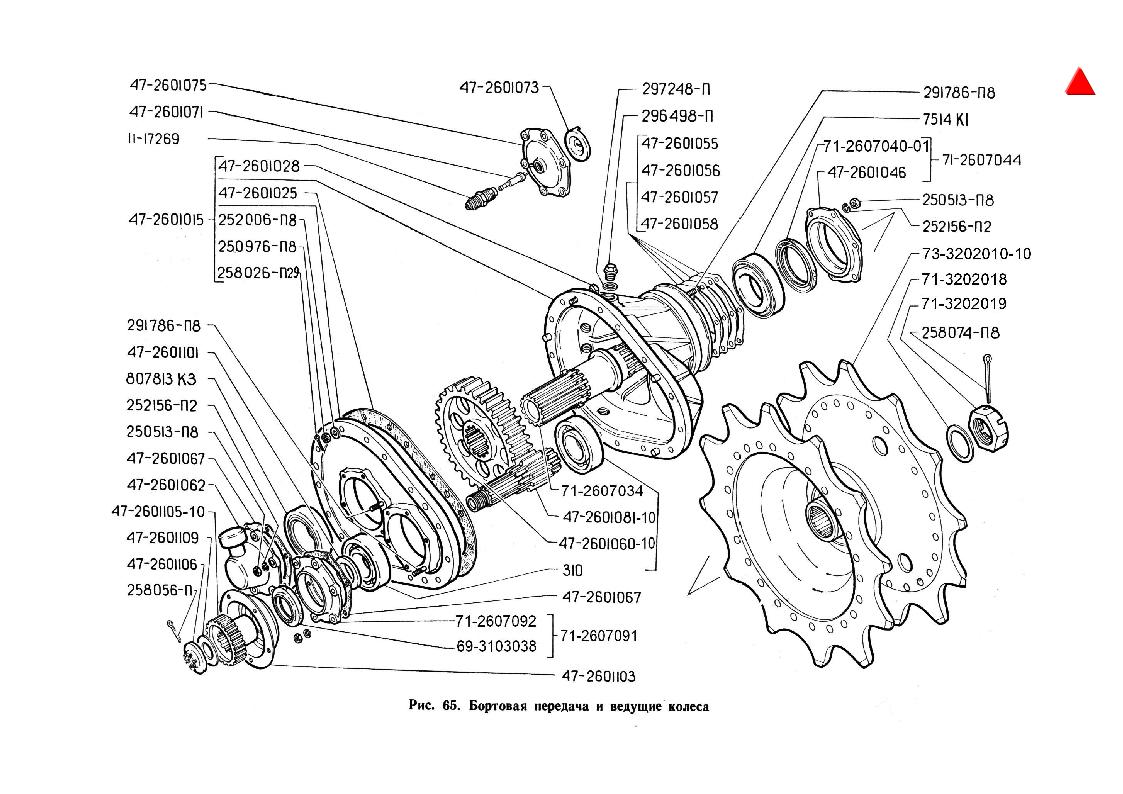

Бортовая передача
N детали | наименование | |
71-2607010-01
![]() |
Передача бортовая правая в сборе | 1 |
71-2607011-01
![]() |
Передача бортовая левая в сборе | 1 |
47-2601015
![]() |
Картеры бортовой передачи наружный с внутренним в сборе | 2 |
47-2601025
![]() |
Прокладка уплотнительная картеров бортовой передачи | 2 |
47-2601028
![]() |
Болт картеров бортовой передачи специальный | 6 |
250976-П8
![]() |
Гайка | 6 |
252006-П8
![]() |
Шайба | 6 |
258026-П29
![]() |
Шплинт | 6 |
296498-П
![]() |
Пробка наливная | 6 |
297248-П
![]() |
Прокладка пробки | 6 |
47-2601030
![]() |
Прокладка уплотнительная бортовой передачи | 2 |
47-2601031
![]() |
Прокладка регулировочная бортовой передачи | 8 |
47-2601032
![]() |
Прокладка регулировочная бортовой передачи | 8 |
71-2607034
![]() |
Вал ведомой шестерни бортовой передачи с заглушкой в сборе | 2 |
7514К1
![]() |
Подшипник вала ведомой шестерни бортовой передачи наружный в сборе (51-3104020) | 2 |
807813КЗ
![]() |
Подшипник вала ведомой шестерни бортовой передачи внутренний в сборе (53-2403036) | 2 |
71-2607044
![]() |
Крышка подшипника ведомой шестерни бортовой передачи наружная в сборе | 2 |
47-2601046
![]() |
Крышка подшипника ведомой шестерни бортовой передачи наружная | 2 |
71-2607040-10
![]() |
Сальник бортовой передачи наружный в сборе | 2 |
47-2601055
![]() |
Прокладка регулировочная подшипников ведомой шестерни бортовой передачи | 16 |
47-2601056
![]() |
Прокладка регулировочная подшипников ведомой шестерни бортовой передачи | 8 |
47-2601057
![]() |
Прокладка регулировочная подшипников ведомой шестерни бортовой передачи | 8 |
47-2601058
![]() |
Прокладка регулировочная подшипников ведомой шестерни бортовой передачи | 4 |
291786-П8
![]() |
Шпилька наружной крышки подшипников | 12 |
250513-П8
![]() |
Гайка | 12 |
252156-П2
![]() |
Шайба пружинная | 12 |
47-2601060-10
![]() |
Шестерня бортовой передачи ведомая | 2 |
47-2601062
![]() |
Крышка подшипника ведомой шестерни правой бортовой передачи в сборе | 1 |
291786-П8
![]() |
Шпилька крышки бортовой передачи | 12 |
250513-П8
![]() |
Гайка | 12 |
252156-П2
![]() |
Шайба пружинная | 12 |
47-2601071
![]() |
Валик привода спидометра | 1 |
11-17269
![]() |
Штуцер гибкого вала к спидометру | 1 |
47-2601073
![]() |
Муфта соединительная привода спидометра | 1 |
47-2601075
![]() |
Крышка подшипника ведомой шестерни левой бортовой передачи внутренняя | 1 |
47-2601081-10
![]() |
Шестерня ведущая бортовой передачи с заглушкой в сборе | 2 |
310
![]() |
Подшипник шариковый ведущей шестерни бортовой передачи (47-2601084) | 4 |
71-2607091
![]() |
Крышка подшипника ведущей шестерни бортовой передачи в сборе | 2 |
71-2607092
![]() |
Крышка подшипника ведущей шестерни бортовой передачи | 2 |
69-3103038
![]() |
Сальник ведущей шестерни бортовой передачи в сборе | 14 |
47-2601067
![]() |
Прокладка крышки подшипников ведущей шестерни бортовой передачи | 4 |
291786-П8
![]() |
Шпилька крышки подшипников ведущей шестерни | 12 |
252156-П2
![]() |
Шайба пружинная | 12 |
250513-П8
![]() |
Гайка | 12 |
47-2601101
![]() |
Шайба ведущей шестерни бортовой передачи | 2 |
47-2601103
![]() |
Чашка соединительной муфты бортовой передачи | 2 |
47-2601105-10
![]() |
Зубчатка соединительная бортовой передачи | 2 |
47-2601109
![]() |
Шайба уплотнительная гайки ведущей шестерни бортовой передачи | 2 |
47-2601106
![]() |
Гайка ведущей шестерни бортовой передачи | 2 |
258056-П
![]() |
Шплинт | 2 |
290927-П29
![]() |
Болт крепления бортовой передачи | 24 |
250515-П29
![]() |
Гайка | 24 |
252137-П2
![]() |
Шайба пружинная | 24 |
293370-П29
![]() |
Шайба | 24 |
