Подвеска
Подвеска

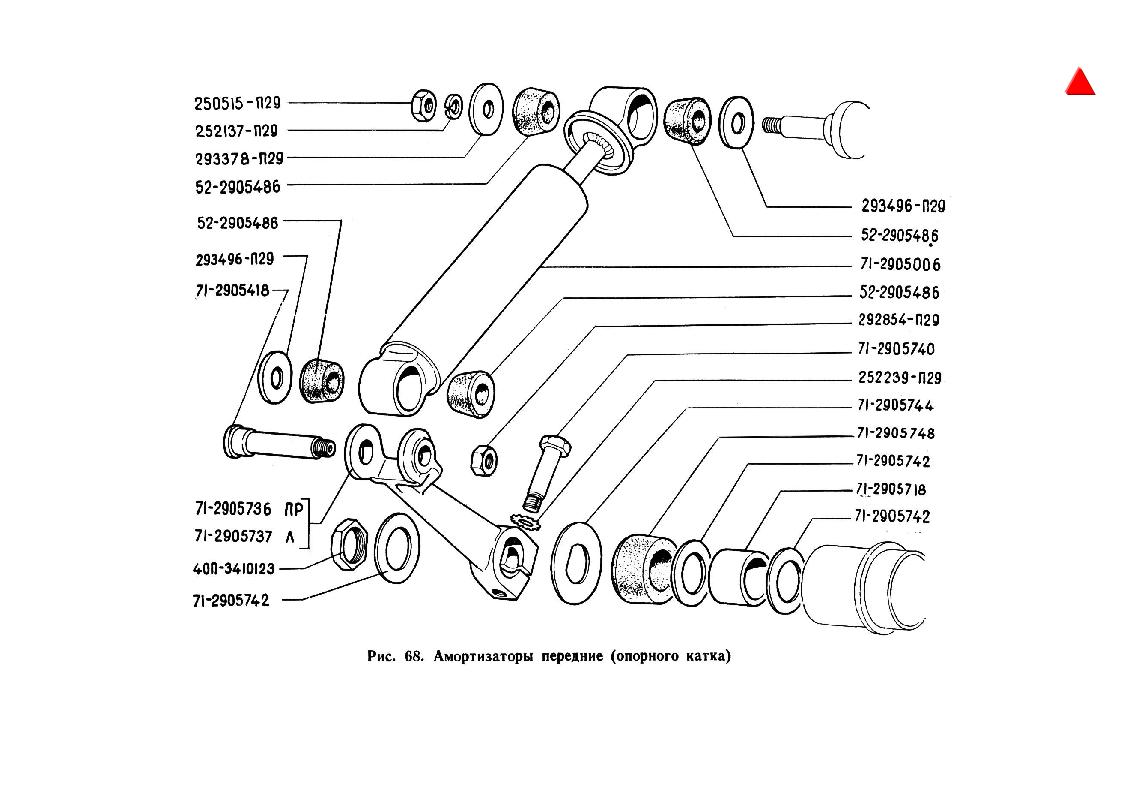

Перечень деталей и узлов ГАЗ-71, ГАЗ-3403
N детали | наименование | |
71-2905006
![]() |
Амортизатор в сборе | 4 |
71-2905600
![]() |
Шток амортизатора в сборе | 4 |
71-2905605
![]() |
Шток амортизатора с проушиной в сборе | 4 |
53-2905609-А
![]() |
Прокладка гайки резервуара амортизатора | 4 |
53-2905610-Б
![]() |
Гайка резервуара амортизатора | 4 |
53-2905646
![]() |
Сальник штока амортизатора | 4 |
53-2905647
![]() |
Обойма сальника штока | 4 |
53-2905611
![]() |
Шайба нажимная сальника штока амортизатора | 4 |
53-2905614
![]() |
Сальник штока амортизатора | 4 |
53-2905615
![]() |
Обойма сальников амортизатора | 4 |
53-2905616
![]() |
Сальник штока амортизатора | 4 |
53-2905617
![]() |
Шайба сальника штока амортизатора | 4 |
53-2905618
![]() |
Пружина поджимная сальника штока амортизатора | 4 |
53-2905619
![]() |
Направляющая штока амортизатора в сборе | 4 |
53-2905621
![]() |
Сальник направляющей штока амортизатора | 4 |
53-2905623
![]() |
Шайба уплотнительного кольца резервуара амортизатора | 4 |
53-2905613
![]() |
Кольцо уплотнительное резервуара амортизатора | 8 |
52-2905628
![]() |
Тарелка ограничительная перепускного клапана амортизатора | 4 |
52-2905630
![]() |
Пружина перепускного клапана амортизатора | 4 |
52-2905631
![]() |
Тарелка перепускного клапана амортизатора | 4 |
52-2905635
![]() |
Поршень амортизатора | 4 |
13-2905636
![]() |
Кольцо поршневое амортизатора | 8 |
13-2905643
![]() |
Втулка штока амортизатора | 4 |
13-2905640-А
![]() |
Тарелка клапана отдачи амортизатора | 4 |
13-2905642
![]() |
Пружина клапана отдачи амортизатора | 4 |
293375-П
![]() |
Шайба штока амортизатора | 0 |
13-2905644
![]() |
Гайка клапана отдачи амортизатора | 4 |
49-2905625
![]() |
Цилиндр амортизатора | 4 |
53-2905650-Б
![]() |
Клапан сжатия амортизатора в сборе | 4 |
53-2905654-Б
![]() |
Корпус клапана сжатия амортизатора | 4 |
21-2905665
![]() |
Гайка клапана сжатия амортизатора | 4 |
53-2905658
![]() |
Тарелка ограничительная перепускного клапана амортизатора | 4 |
52-2905630
![]() |
Пружина перепускного клапана амортизатора | 4 |
52-2905631
![]() |
Тарелка перепускного клапана амортизатора | 4 |
21-2905661
![]() |
Пружина клапана сжатия амортизатора | 4 |
21-2905664-А
![]() |
Стержень клапана сжатия амортизатора | 4 |
49-2905670-Б
![]() |
Резервуар амортизатора в сборе | 4 |
52-2905486
![]() |
Втулка крепления амортизатора | 16 |
293496-П29
![]() |
Шайба крепления амортизатора | 8 |
293378-П29
![]() |
Шайба крепления амортизатора | 4 |
250515-П29
![]() |
Гайка | 4 |
252137-П29
![]() |
Шайба пружинная | 4 |
71-2905418
![]() |
Палец крепления амортизатора нижний | 4 |
292854-П29
![]() |
Гайка | 4 |
71-2905430
![]() |
Стойка амортизатора в сборе | 4 |
292854-П29
![]() |
Гайка стойки амортизатора | 4 |
71-2905434
![]() |
Стержень с головкой стойки амортизатора в сборе | 4 |
71-2905435
![]() |
Стержень регулировочный с головкой стойки амортизатора в сборе | 4 |
71-2905418
![]() |
Палец крепления стойки амортизатора | 8 |
292854-П29
![]() |
Гайка | 8 |
52-2905486
![]() |
Втулка крепления стойки амортизатора | 16 |
293496-П29
![]() |
Шайба крепления стойки амортизатора | 8 |
71-2905718
![]() |
Втулка промежуточной опоры амортизатора | 4 |
71-2905720
![]() |
Рычаг наружный промежуточной опоры амортизатора катка в сборе | 2 |
71-2915720
![]() |
Рычаг наружный промежуточной опоры амортизатора ленивца правый в сборе | 1 |
71-2915721
![]() |
Рычаг наружный промежуточной опоры амортизатора ленивца левый в сборе | 1 |
71-2905736
![]() |
Рычаг внутренний промежуточной опоры правый | 2 |
71-2905737
![]() |
Рычаг внутренний промежуточной опоры левый | 2 |
71-2905740
![]() |
Болт стяжной крепления внутреннего рычага амортизатора | 4 |
252239-П29
![]() |
Шайба пружинная | 4 |
71-2905742
![]() |
Шайба промежуточной опоры амортизатора | 8 |
71-2905744
![]() |
Шайба внутренняя промежуточной опоры амортизатора | 4 |
40П-3410123
![]() |
Гайка промежуточной опоры амортизатора | 4 |
71-2905742
![]() |
Шайба стопорная гайки промежуточной опоры амортизатора | 4 |
71-2905748
![]() |
Втулка промежуточной опоры амортизатора | 8 |

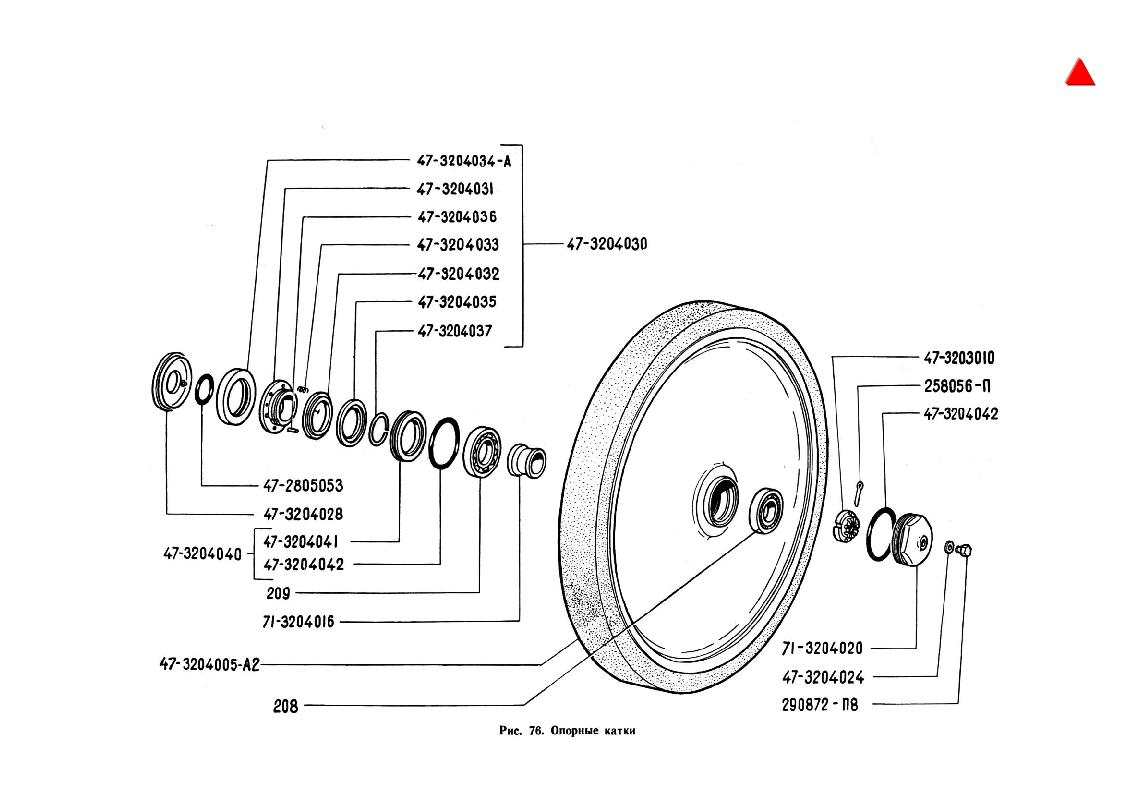

Подвеска катков движителя
N детали | наименование | |
71-2946010
![]() |
Балансир переднего катка правый в сборе | 1 |
71-2946011
![]() |
Балансир переднего катка левый в сборе | 1 |
71-2946012
![]() |
Балансир среднего катка в сборе | 8 |
47-3203044
![]() |
Сальник оси балансира катка | 10 |
71-2946030
![]() |
Обойма сальника оси балансира катка | 10 |
47-3203010
![]() |
Гайка оси катка | 10 |
258056-П
![]() |
Шплинт гайки оси катка | 10 |
71-2946034
![]() |
Вал торсионный среднего катка | 8 |
71-2946036
![]() |
Вал торсионный переднего катка | 2 |
201586-П29
![]() |
Болт фиксации торсионного вала | 10 |
47-3203018
![]() |
Планка фиксирующая | 10 |
47-3203019
![]() |
Шайба болта торсионного вала | 10 |
47-3203020
![]() |
Кольцо уплотнительное оси балансира | 10 |
47-3203021
![]() |
Заглушка оси балансира | 10 |
71-2946054
![]() |
Втулка внутренняя кронштейна подвески катка | 10 |
71-2946055
![]() |
Втулка наружная кронштейна подвески катка | 10 |
47-3203052
![]() |
Фиксатор балансира катка | 10 |
47-3203053
![]() |
Прокладка регулировочная фиксатора | 20 |
47-3203054
![]() |
Прокладка регулировочная фиксатора | 10 |
201544-П29
![]() |
Болт фиксатора | 20 |
47-3203055
![]() |
Планка стопорная болтов фиксатора | 10 |
201544-П29
![]() |
Болт фиксатора | 20 |
47-3203055
![]() |
Планка стопорная болтов фиксатора | 10 |
47-3203085
![]() |
Пружина буфера катка | 2 |
47-3203087-А
![]() |
Болт буфера | 2 |
47-3203088
![]() |
Гайка болта буфера | 2 |
258055-П8
![]() |
Шплинт болта буфера | 2 |

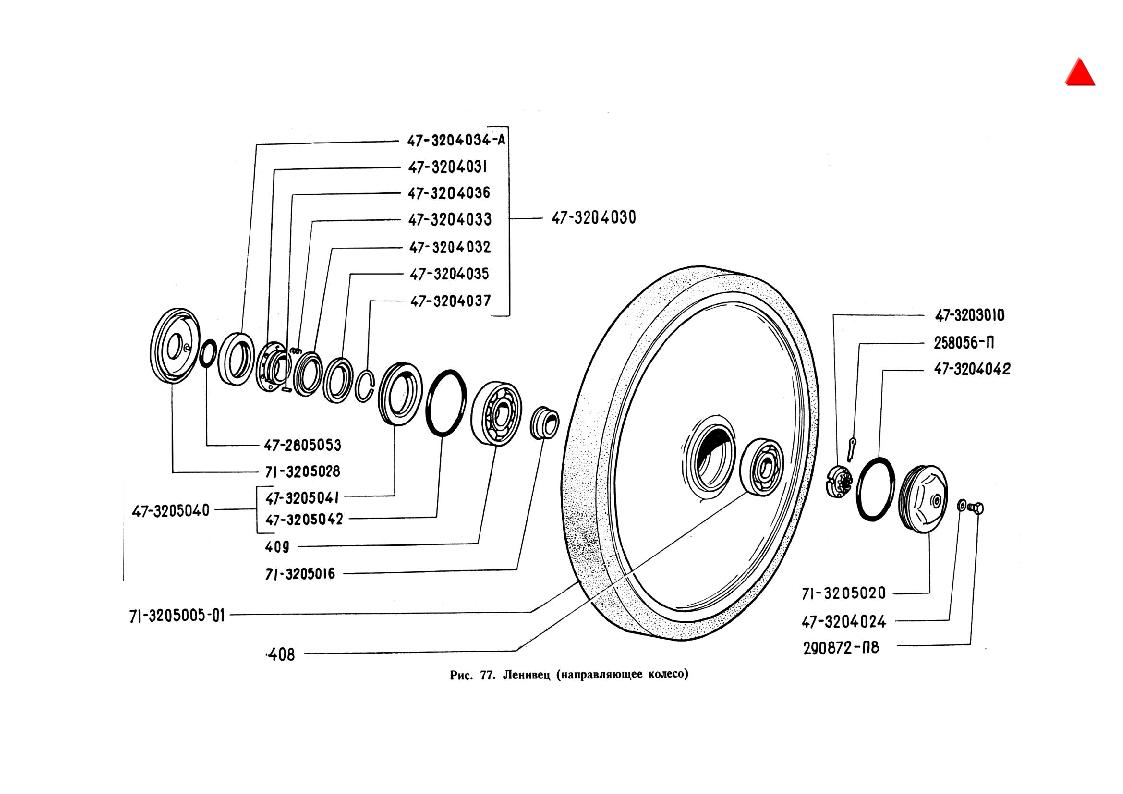

Подвеска направляющего колеса (ленивца)
N детали | наименование | |
71-2948010-01 | Балансир ленивца с механизмом натяжения правый в сборе | 1 |
71-2948011-01 | Балансир ленивца с механизмом натяжения левый в сборе | 1 |
71-2948020
![]() |
Балансир ленивца с осями правый в сборе | 1 |
71-2948021
![]() |
Балансир ленивца с осями левый в сборе | 1 |
47-3203010
![]() |
Гайка оси ленивца | 2 |
258056-П
![]() |
Шплинт гайки оси ленивца | 2 |
47-3205074
![]() |
Кожух балансира ленивца в сборе | 2 |
201418-П29
![]() |
Болт кожуха балансира ленивца | 2 |
47-3205077
![]() |
Планка стопорная болта кожуха балансира ленивца | 2 |
47-3205080
![]() |
Полукольцо запорное балансира ленивца | 4 |
47-3205082
![]() |
Кольцо уплотнительное гильзы оси ленивца | 2 |
47-3205085
![]() |
Гайка гильзы оси ленивца | 2 |
47-3205086
![]() |
Прокладка регулировочная гайки гильзы (толщина 0,1 мм) | 6 |
47-3205087
![]() |
Прокладка регулировочная (толщина 0,5 мм) | 2 |
47-3205088
![]() |
Прокладка регулировочная (толщина 1 мм) | 2 |
47-3205090
![]() |
Кольцо уплотнительное гайки гильзы ленивца | 2 |
47-3205091
![]() |
Фиксатор гайки гильзы ленивца | 2 |
201454-П29
![]() |
Болт фиксатора | 4 |
47-3205092
![]() |
Планка стопорная болтов фиксатора | 2 |
47-3205095
![]() |
Винт натяжной ленивца в сборе | 2 |
47-3205096
![]() |
Винт натяжной ленивца | 2 |
8306
![]() |
Подшипник упорный натяжного винта ленивца (47-3205097) | 2 |
47-3205099
![]() |
Гайка натяжного винта ленивца | 2 |
47-3205101
![]() |
Штифт длинный гайки натяжного винта ленивца | 2 |
47-3205102
![]() |
Штифт короткий гайки натяжного винта ленивца | 2 |
258086-П8
![]() |
Шплинт натяжного винта ленивца | 2 |
71-2946036
![]() |
Вал торсионный ленивца | 2 |
201586-П29
![]() |
Болт торсионного вала ленивца | 2 |
47-3203018
![]() |
Планка фиксирующая торсионного вала ленивца | 2 |
47-3203019
![]() |
Шайба болта торсионного вала ленивца | 2 |
47-3203020
![]() |
Кольцо уплотнительное оси балансира ленивца | 2 |
47-3203021
![]() |
Заглушка оси балансира ленивца | 2 |
71-2948054
![]() |
Втулка внутренняя кронштейна подвески ленивца | 2 |
71-2948055
![]() |
Втулка наружная кронштейна подвески ленивца | 2 |
47-3205124
![]() |
Сальник оси балансира ленивца | 2 |
71-2948062
![]() |
Обойма сальника оси балансира ленивца | 2 |
47-3203052
![]() |
Фиксатор балансира ленивца | 2 |
47-3203053
![]() |
Прокладка регулировочная фиксатора балансира ленивца (толщина 1 мм) | 4 |
47-3203054
![]() |
Прокладка регулировочная фиксатора балансира ленивца (толщина 0,5 мм) | 8 |
201546-П8
![]() |
Болт фиксатора балансира ленивца | 4 |
47-3203055
![]() |
Планка стопорная фиксатора балансира ленивца | 2 |
47-3203085
![]() |
Пружина буфера ленивца | 4 |
47-3203087-А
![]() |
Болт буфера ленивца | 4 |
47-3203088
![]() |
Гайка болта буфера ленивца | 4 |
258055-П8
![]() |
Шплинт гайки болта буфера ленивца | 4 |
