Система охлаждения

Перечень деталей и узлов ГАЗ-71, ГАЗ-3403

N детали	наименование	кол-во
71-1301008	Радиатор с масляными радиаторами правый в сборе	1
71-1301010	Радиатор в сборе	2
262507-П2	Пробка-заглушка	1

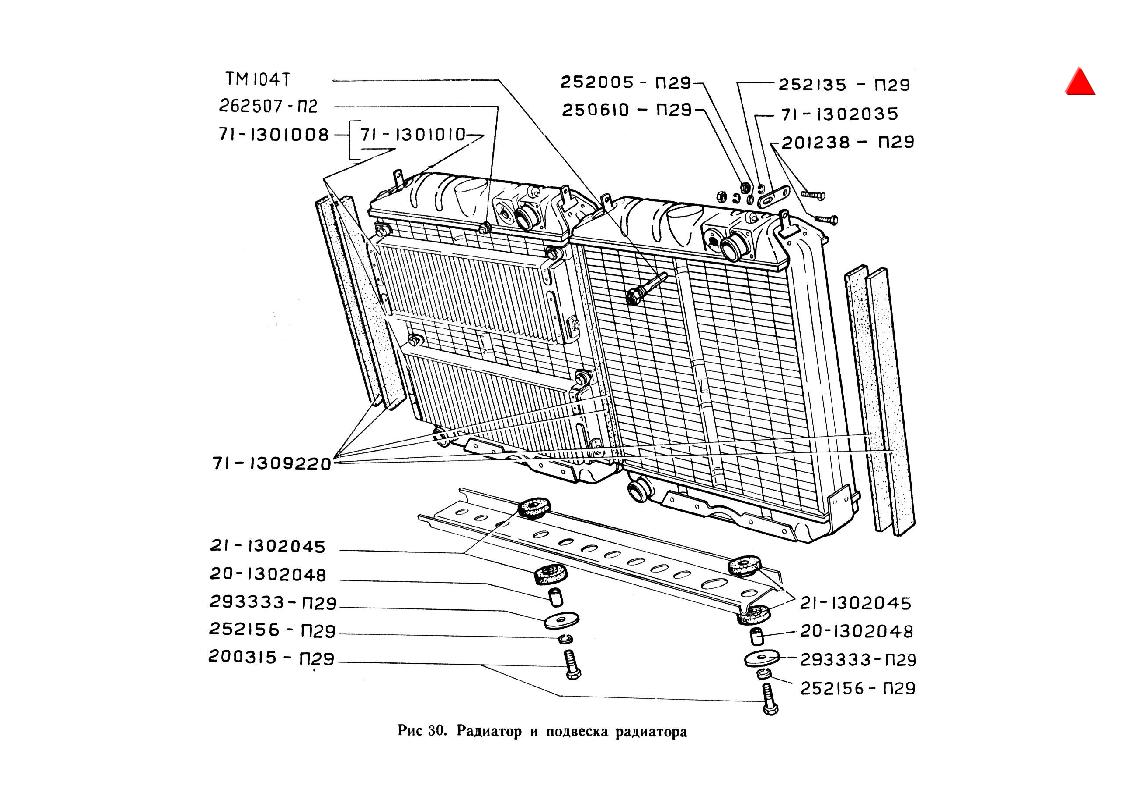

Подвеска радиатора

N детали	наименование	кол-во
21-1302045	Подушка подвески радиатора	4
20-1302048	Втулка болта подвески радиатора	2
200315-П29	Болт крепления радиатора	2
293333-П29	Шайба	2
252156-П29	Шайба пружинная	2
71-1302035	Пластина крепления радиатора	4
201238-П29	Болт крепления радиатора	8
250610-П29	Гайка	8
252005-П29	Шайба	4
252135-П29	Шайба пружинная	8

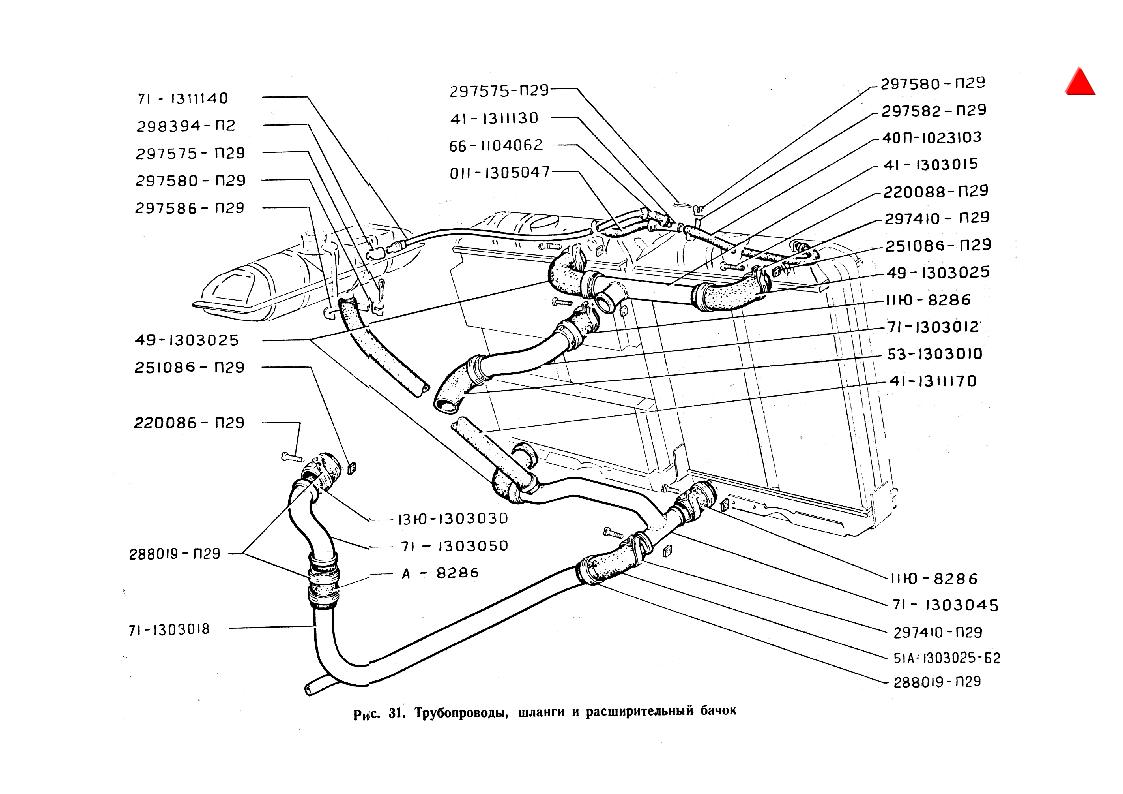

Трубопроводы и шланги

N детали	наименование	кол-во
71-1303012	Труба подводная	1
11Ю-8286	Шланг соединительный	2
53-1303010	Шланг угловой	1
41-1303015	Труба соединительная верхняя в сборе	1
71-1303045	Труба соединительная нижняя в сборе	1
49-1303025	Шланг угловой	3
51А-1303025-Б2	Шланг переходный	1
13Ю-1303030	Шланг соединительный	1
71-1303018	Труба от радиаторов к насосу в сборе	1
71-1303050	Патрубок к водяному насосу	1
297410-П29	Хомутик крепления шланга	13
288019-П29	Хомутик крепления шланга	5
220086-П29	Винт	5
220088-П29	Винт	13
251086-П29	Гайка	18
А-8286	Шланг соединительный	1

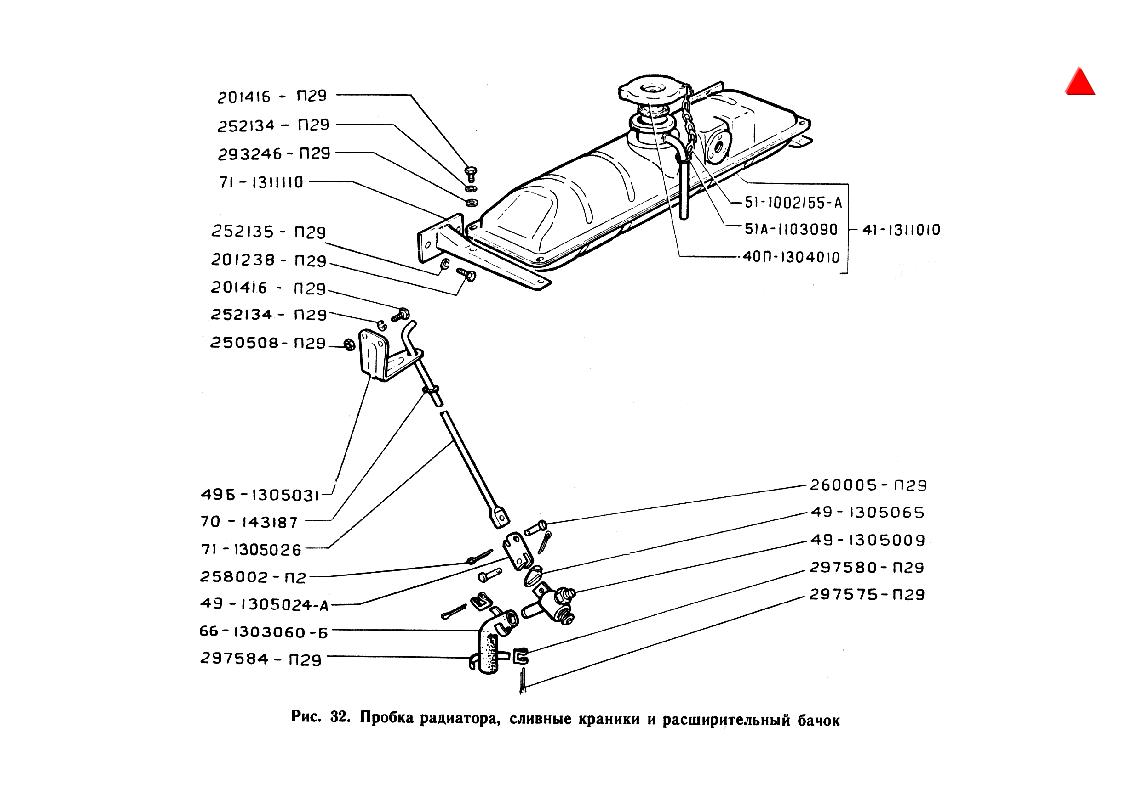

Пробка радиатора

N детали	наименование	кол-во
40П-1304010	Пробка радиатора в сборе	1
51-1002155-А	Цепочка пробки радиатора	1
51А-1103090	Кольцо соединительное	2

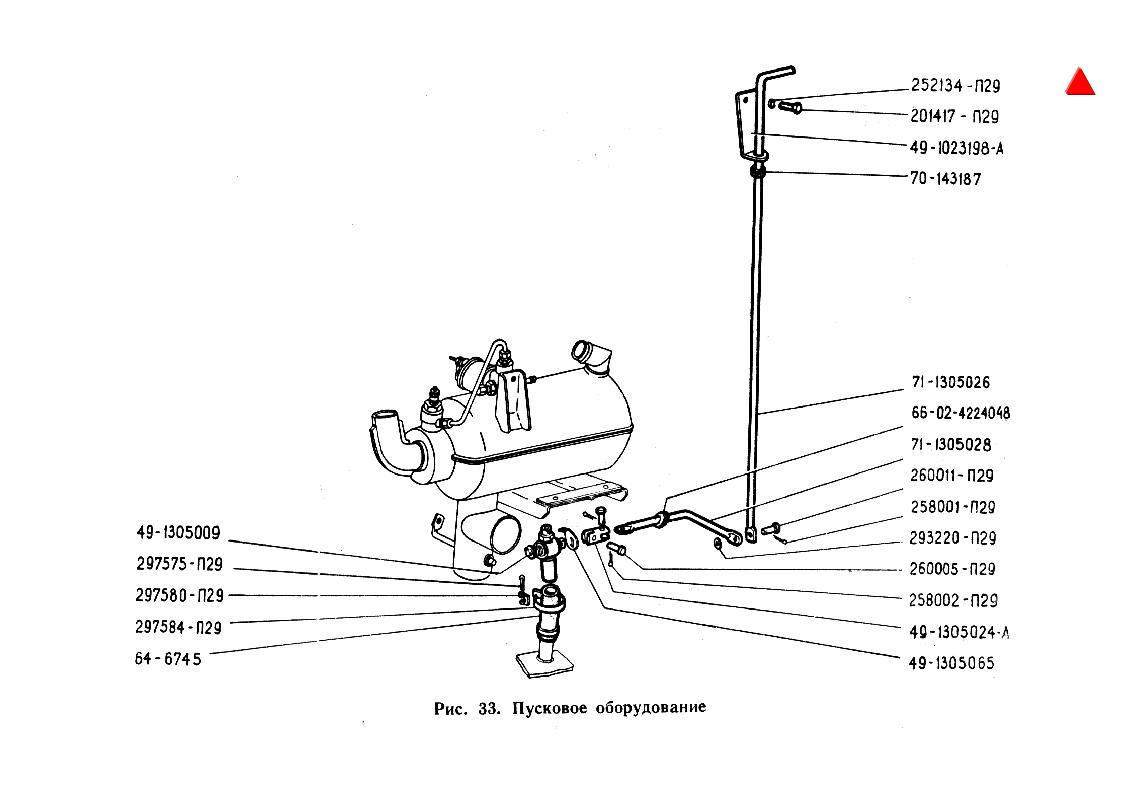

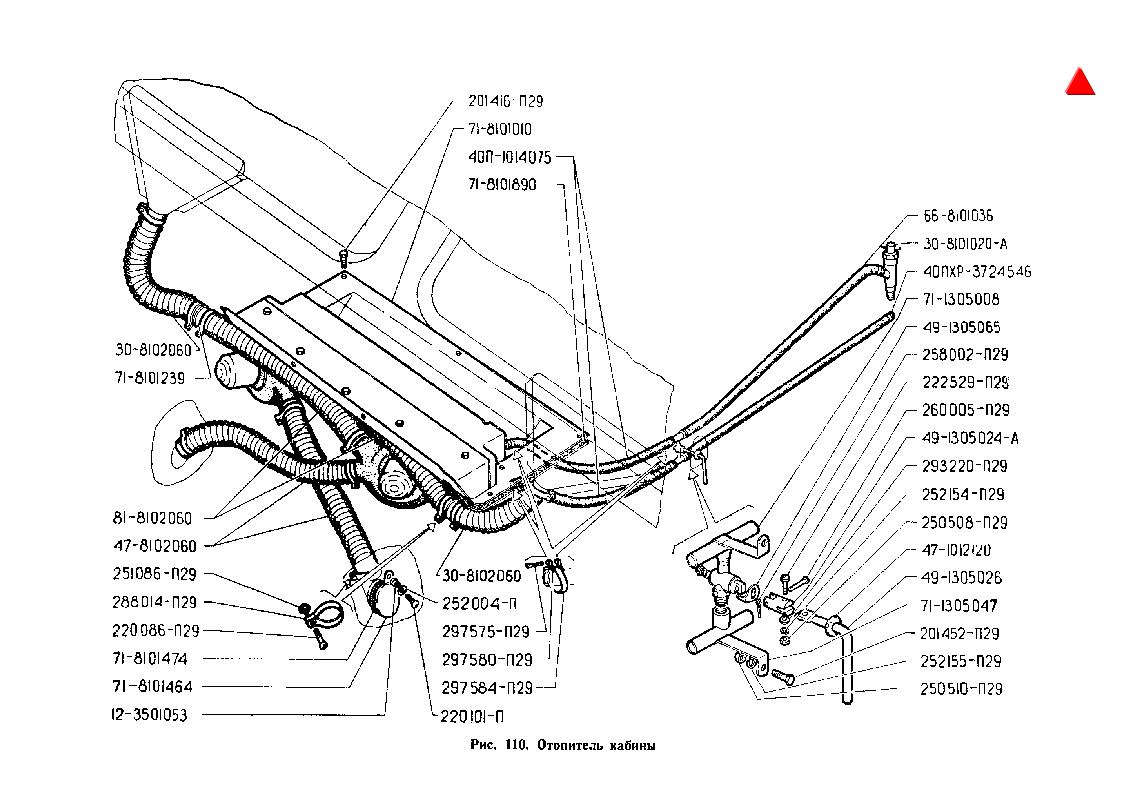

Сливные краники

N детали	наименование	кол-во
71-1305008	Краник сливной с тройником и кронштейном в сборе	1
71-1305047	Тройник сливного краника с кронштейном в сборе	1
49-1305009	Краник сливной с трубкой в сборе	2
64-6745	Шланг слива воды	1
66-1303060-Б	Шланг сливной	1
297584-П29	Лента стяжная шланга	4
297580-П29	Пряжка	4
297575-П29	Шплинт	4
49-1305024-А	Звено соединительное	3
260005-П29	Палец соединительного звена	5
258002-П29	Шплинт	5
49-1305065	Фиксатор сливного краника	3
71-1305028	Рычаг управления сливным краном	1
49-1305026	Рукоятка краника отопителя	1
222529-П29	Винт крепления рукоятки	1
250508-П29	Гайка	1
252154-П29	Шайба пружинная	1
293220-П29	Шайба	1
71-1305026	Тяга управления сливного краника	2
66-02-4224048	Втулка резиновая	1
47-1012120	Уплотнитель рукоятки краника	1
70-143187	Втулка тяги управления краником	2
49-1023198-А	Кронштейн тяги управления сливным краником	1
49Б-1305031	Кронштейн сливного краника .	1
201416-П29	Болт крепления кронштейна	2
201417-П29	Болт крепления кронштейна	2
252134-П29	Шайба пружинная	4
250508-П29	Гайка	2
260011-П29	Палец тяги	1
293220-П29	Шайба	1
258001-П 29	Шплинт	1
201452-П29	Болт крепления краника	2
250510-П29	Гайка	2
252155-П29	Шайба пружинная	2

Термостат системы охлаждения

N детали	наименование	кол-во
13-1306010-А	Термостат системы охлаждения в сборе	1

Водяной насос

N детали	наименование	кол-во
66-1307010-Б	Насос водяной в сборе	1
66-1307015-Б	Корпус водяного насоса	1
13-1307019-А	Валик водяного насоса в сборе	1
13-1307023 Б	Валик водяного насоса	1
52-1307029	Кольцо стопорное подшипников водяного насоса внутреннее	1
20703А	Подшипник водяного насоса задний (12-1307027)	1
20803	Подшипник водяного насоса передний (53-1307027)	1
66-1307025	Втулка распорная подшипников водяного насоса	1
66-1307028	Кольцо стопорное подшипников водяного насоса наружное	1
13-1307017-А	Крыльчатка и сальник водяного насоса в сборе	1
13-1307032-Б	Крыльчатка водяного насоса	1
12-1307034-А2	Пружина упорная сальника водяного насоса	1
11-8528-Б	Кольцо манжеты сальника водяного насоса	1
12-1307052-Б	Обойма сальника водяного насоса	1
11-8515-АЗ	Манжета сальника водяного насоса	1
24-1307041	Шайба уплотнительная сальника водяного насоса	1
12-1307042	Кольцо стопорное сальника водяного насоса	1
13-1307024	Ступица шкива водяного насоса и вентилятора	1
66-1307048-Б	Прокладка водяного насоса	1
264030-П8	Пресс-масленка подшипников водяного насоса	1
201238-П8	Болт валика водяного насоса	1
293277-П8	Шайба	1
252175-П8	Шайба пружинная	1
250976-П8	Гайка крепления ступицы водяного насоса	1
293300-П8	Шайба	1
258039-П	Шплинт	1
291747-П8	Шпилька крепления водяного насоса	4
250503-П8	Гайка	4
252155-П2	Шайба пружинная	4
66-1308025-В	Шкив водяного насоса передний	1
53-1307055	Шкив водяного насоса задний	1
201453-П8	Болт крепления шкивов	4
252135-П2	Шайба пружинная	4
53-1308067-А	Ролик натяжной с кронштейном в сборе	1
53-1308080-Б	Ролик натяжной в сборе	1
53-1308091-Б	Крышка натяжного ролика	1
53-1308087-Б	Ось натяжного ролика	1
20703К	Подшипник натяжного ролика задний	1
203	Подшипник натяжного ролика передний	1
12-1307029	Кольцо стопорное подшипников	1
321-3728634	Кольцо стопорное	1
53-1308079-Б	Кронштейн натяжного ролика в сборе	1
250612-П8	Гайка крепления ролика	1
252156-П2	Шайба пружинная	1
293368-П8	Шайба натяжного ролика	1
252039-П8	Шайба крепления кронштейна	1
53-1308020	Ремень привода водяного насоса	1
321-1110227	Ремень привода генератора	1

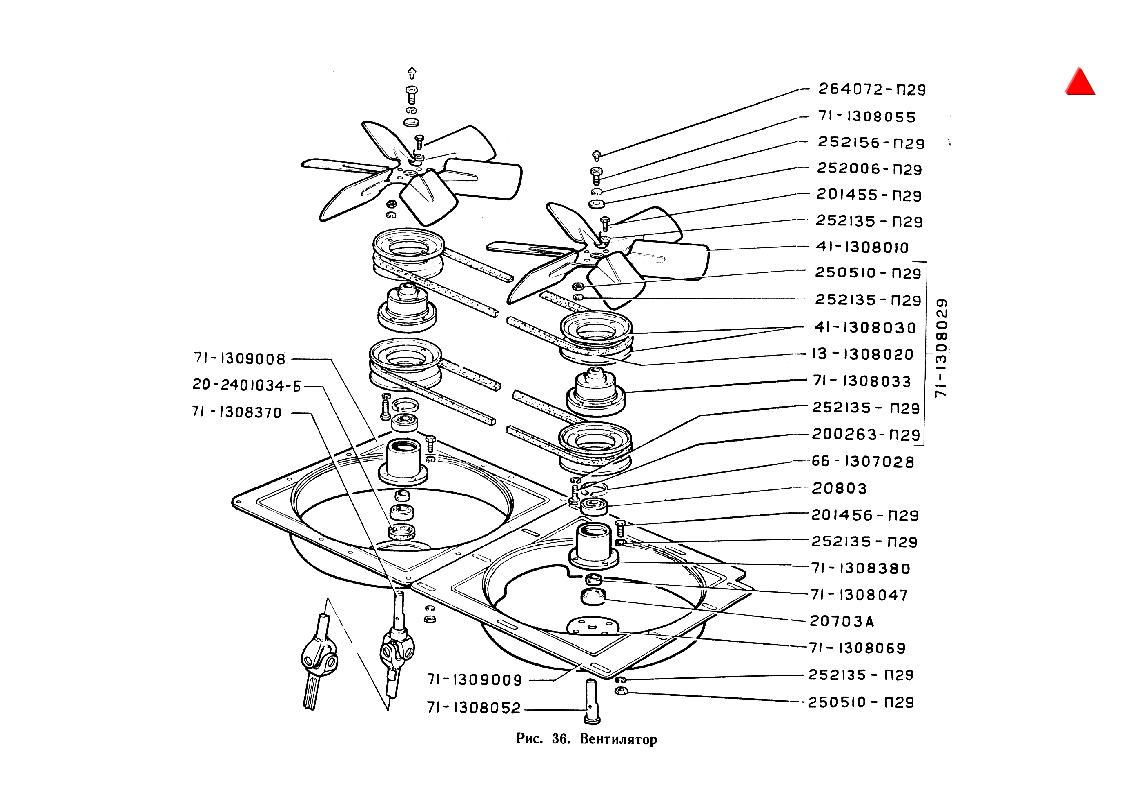

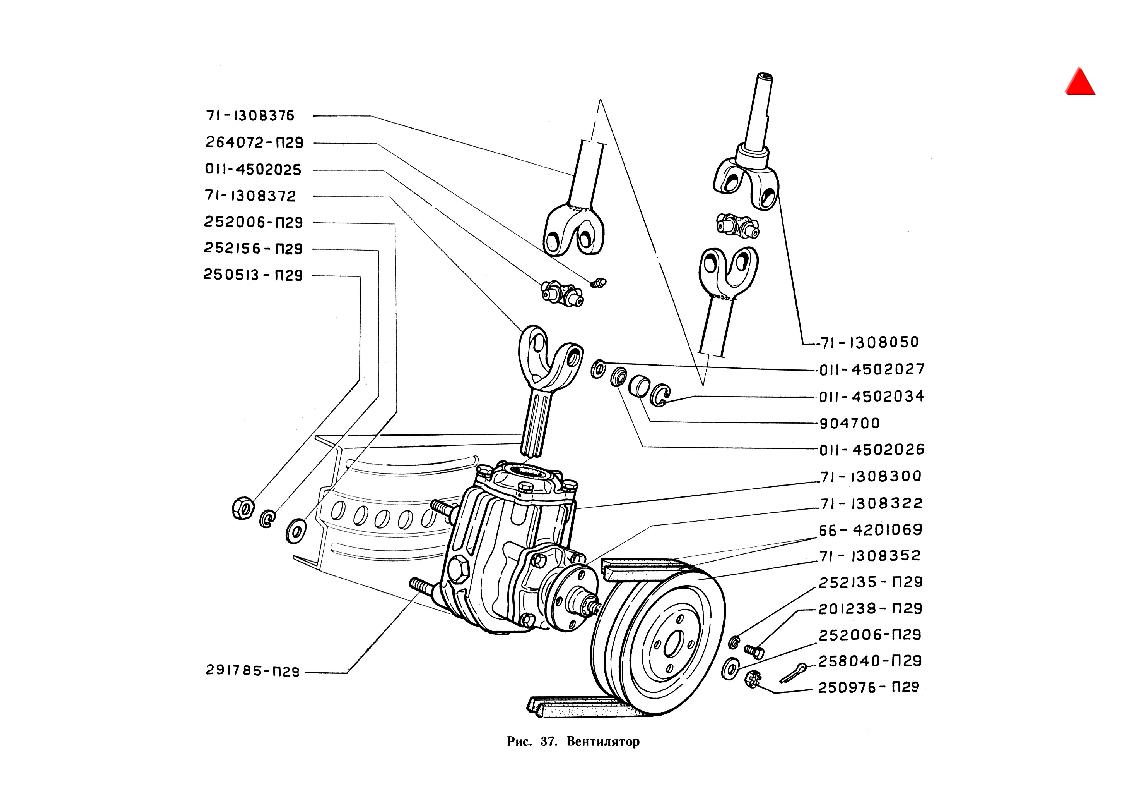

Вентилятор

N детали	наименование	кол-во
41-1308010	Вентилятор в сборе	2
71-1308380	Корпус подшипников вентилятора	2
71-1308033	Ступица вентилятора	2
71-1308050	Валик вентилятора ведущий	1
71-1308052	Валик вентилятора ведомый	1
20803	Подшипник (53-1307027)	2
20703А	Подшипник привода вентилятора (12-1307027)	2
71-1308047	Втулка распорная подшипников	2
66-1307028	Кольцо стопорное подшипников	2
264072-П29	Пресс-масленка подшипников вентилятора	2
71-1308055	Болт крепления ступицы вентилятора	2
252006-П29	Шайба	2
252156-П29	Шайба пружинная	2
20-2401034-Б	Сальник в сборе	1
71-1308069	Прокладка корпуса подшипника	1
200263-П29	Болт крепления шкивов	8
201456-П29	Болт крепления корпуса подшипников	8
201455-П29	Болт крепления вентилятора	8
252135-П29	Шайба пружинная	40
250510-П29	Гайка	16
71-1308029	Шкив привода вентилятора в сборе	2
41-1308030	Диск шкива вентилятора	8
13-1308020	Ремень привода вентилятора	2

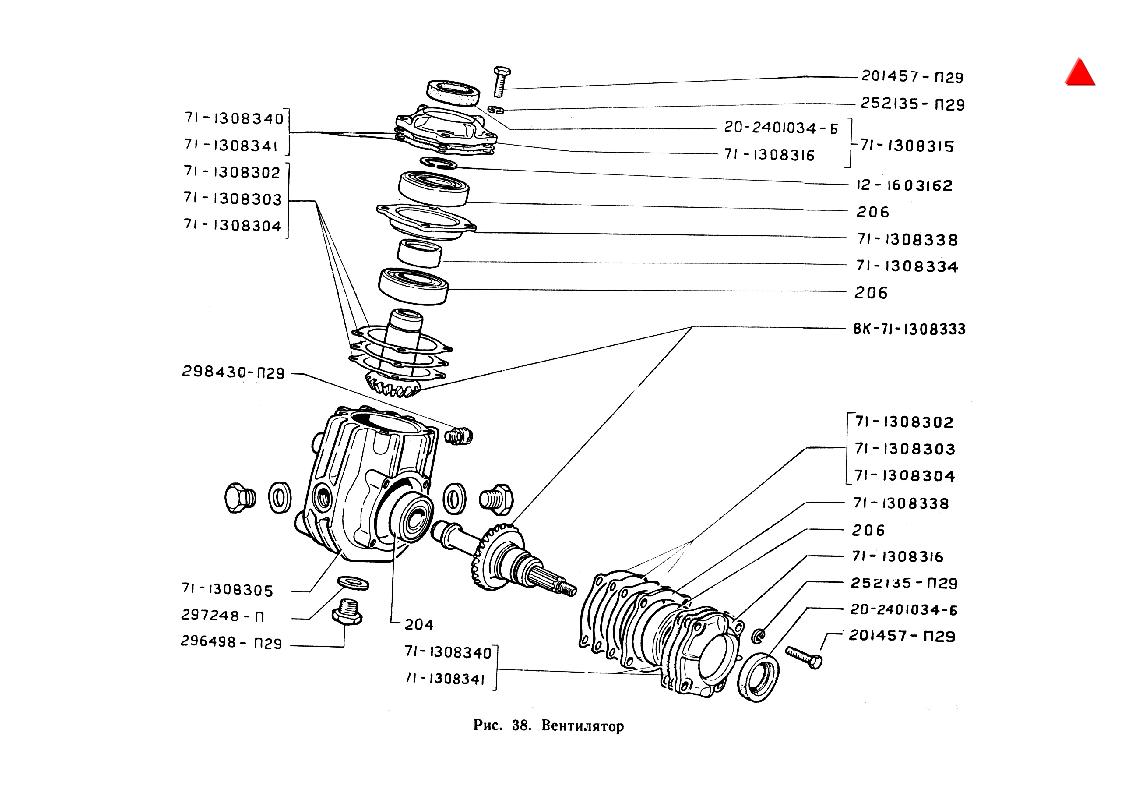

71-1308298	Редуктор привода вентилятора со шкивом в сборе	1
71-1308300	Редуктор привода вентилятора в сборе	1
71-1308302	Прокладка регулировочная редуктора привода вентилятора	0
71-1308305	Картер редуктора привода вентилятора	1
71-1308303	Прокладка регулировочная	0
71-1308304	Прокладка регулировочная	0
296498-П29	Пробка картера редуктора вентилятора	3
297248-П	Прокладка пробки картера редуктора вентилятора	3
71-1308315	Крышка подшипника редуктора вентилятора с сальником в сборе	2
71-1308316	Крышка подшипника редуктора вентилятора	2
20-2401034-Б	Сальник в сборе	2
201457-П29	Болт крепления крышки подшипника	8
252135-П29	Шайба пружинная	8
204	Подшипник редуктора вентилятора	1
206	Подшипник редуктора вентилятора	3
ВК-71-1308333	Шестерни ведущая и ведомая (комплект)	1
71-1308334	Втулка распорная редуктора вентилятора	1
71-1308338	Обойма подшипника редуктора вентилятора	2
71-1308340	Прокладка уплотнительная крышки редуктора вентилятора	0
71-1308341	Прокладка уплотнительная	0
12-1603162	Кольцо стопорное ведомой шестерни	1
291785-П29	Шпилька редуктора	4
250513-П29	Гайка крепления редуктора	4
252006-П29	Шайба	4
252156-П29	Шайба пружинная	4
298430-П29	Сапун в сборе	1
71-1308322	Ступица шкива редуктора привода вентилятора	1
71-1308352	Шкив привода редуктора вентилятора	1
201238-П29	Болт крепления шкива к ступице	4
252135-П29	Шайба пружинная	4
258040-П29	Шплинт	1
250976-П29	Гайка	1
252006-П29	Шайба	1
66-4201069	Ремень привода редуктора	2
71-1308370	Вал карданный привода вентилятора в сборе	1
71-1308372	Вилка карданного вала привода вентилятора нижняя	1
011-4502025	Крестовина карданного вала привода вентилятора	2
011-4502026	Обойма сальника крестовины карданного вала привода вентилятора	8
011-4502027	Сальник крестовины карданного вала привода вентилятора	8
264072-П29	Пресс-масленка крестовины карданного вала привода вентилятора	2
904700	Подшипник крестовины карданного вала привода вентилятора (011-4502029)	8
011-4502034	Кольцо стопорное подшипника крестовины карданного вала	8
71-1308376	Вал карданный привода вентилятора	1

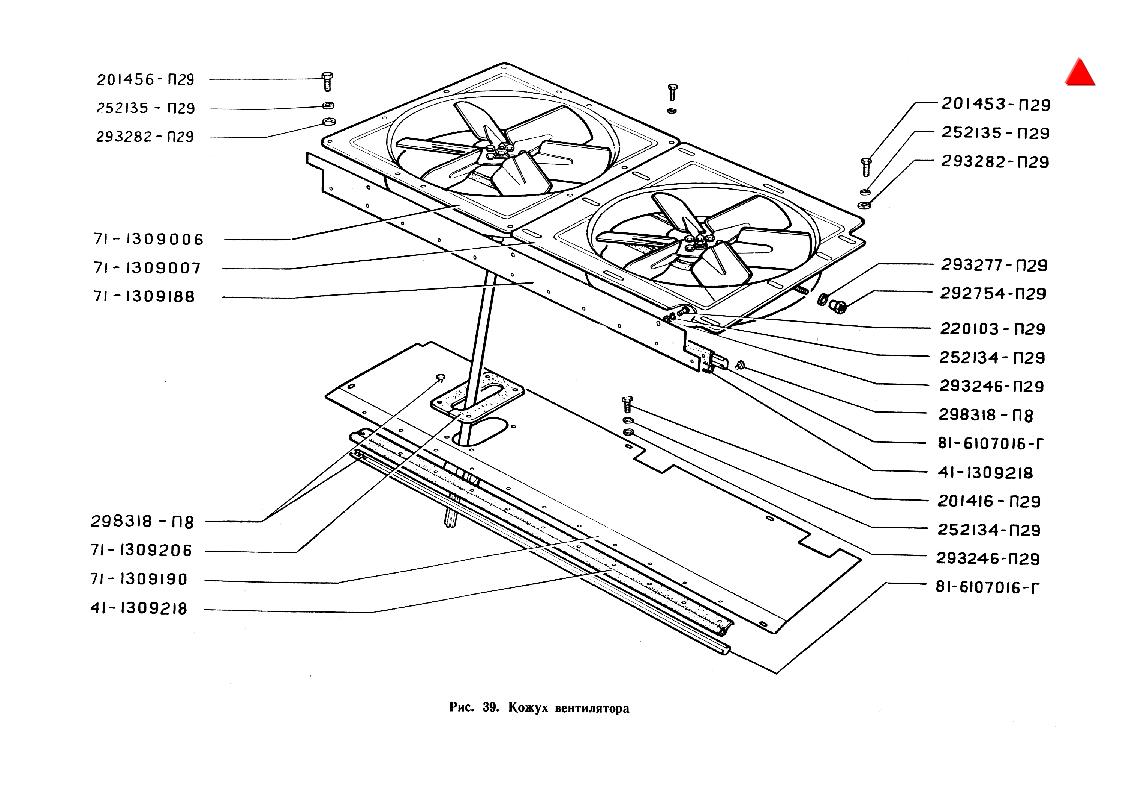

Кожух вентилятора

N детали	наименование	кол-во
71-1309006	Кожух с вентилятором правый в сборе	1
71-1309007	Кожух с вентилятором левый в сборе	1
71-1309008	Кожух вентилятора правый в сборе	1
71-1309009	Кожух вентилятора левый в сборе	1
71-1309188	Щиток уплотнения радиатора верхний	1
71-1309190	Щиток уплотнения радиатора нижний	1
41-1309218	Уплотнитель горизонтальный	2
71-1309220	Уплотнитель вертикальный	6
298318-П8	Пистон крепления уплотнителя	16
81-6107016-Г	Держатель уплотнителя	2
71-1309206	Уплотнитель валика вентилятора	1
201453-П29	Болт крепления кожуха	18
201456-П29	Болт крепления кожуха и ограждения трубы глушителя	2
293282-П29	Шайба	9
252135-П29	Шайба пружинная	20
201416-П29	Болт	5
252134-П29	Шайба пружинная	5
293246-П29	Шайба	5
293277-П29	Шайба	1
292754-П29	Гайка	1
220103-П29	Винт крепления верхнего щитка	3
293246-П29	Шайба	3
252134-П29	Шайба пружинная	3

Жалюзи радиатора

N детали	наименование	кол-во
71-1310110	Жалюзи радиатора с рамкой в сборе	1
71-1310112	Жалюзи радиатора в сборе	1
71-1310180	Рычаг привода жалюзи в сборе	1
222496-П29	Винт крепления тяги привода жалюзи	1
71-1310111	Рамка жалюзи радиатора в сборе	1
201418-П29	Болт крепления рамки	4
293246-П29	Шайба	4
252134-П29	Шайба пружинная	4
292741-П29	Гайка-барашек	2
224622-П29	Винт крепления жалюзи к рамке	8
250608-П29	Гайка	8
252154-П29	Шайба пружинная	8
71-1310210	Тяга управления жалюзи радиатора в сборе	1
12-1310225	Пружина фиксатора тяги	1
508607	Шарик фиксатора тяги	1
12-1310247	Болт фиксатора тяги	1
250634-П29	Гайка крепления тяги привода жалюзи	1
293398-П29	Шайба	1
252178-П29	Шайба пружинная	1
71-1310230	Кронштейн крепления привода жалюзи	1
201416-П29	Болт крепления кронштейна	2
252134-П29	Шайба пружинная	2
52-50-1108071	Зажим кронштейна	1
222498-П29	Винт крепления зажима	1
21Ю-8406190	Скоба крепления троса жалюзи	1
71-1310324	Ремень фиксации жалюзи в сборе	1
201419-П29	Болт крепления ремня	1
293246-П29	Шайба	1

Расширительный бачок

N детали	наименование	кол-во
41-1311010	Бачок расширительный в сборе	1
298394-П2	Штуцер соединительной трубки	1
41-1311170	Шланг заливной	1
297586-П29	Лента стяжная крепления шланга	2
297580-П29	Пряжка	2
297575-П29	Шплинт	2
66-1104062	Шланг соединительный	1
011-1305047	Шланг от правого радиатора к тройнику	1
40П-1023103	Шланг соединительный	1
41-1311130	Тройник соединительный в сборе	1
297582-П29	Лента крепления шлангов	6
297580-П29	Пряжка	6
297575-П29	Шплинт	6
71-1311110	Кронштейн крепления бачка в сборе	2
201238-П29	Болт крепления бачка	4
252135-П29	Шайба пружинная	4
201416-П29	Болт крепления бачка	4
252134-П29	Шайба пружинная	4
293246-П29	Шайба плоская	4
71-1311140	Трубка соединительная в сборе	1
