Специальное оборудование
Специальное оборудование
Перечень деталей и узлов ГАЗ-71, ГАЗ-3403
| N детали | наименование | |

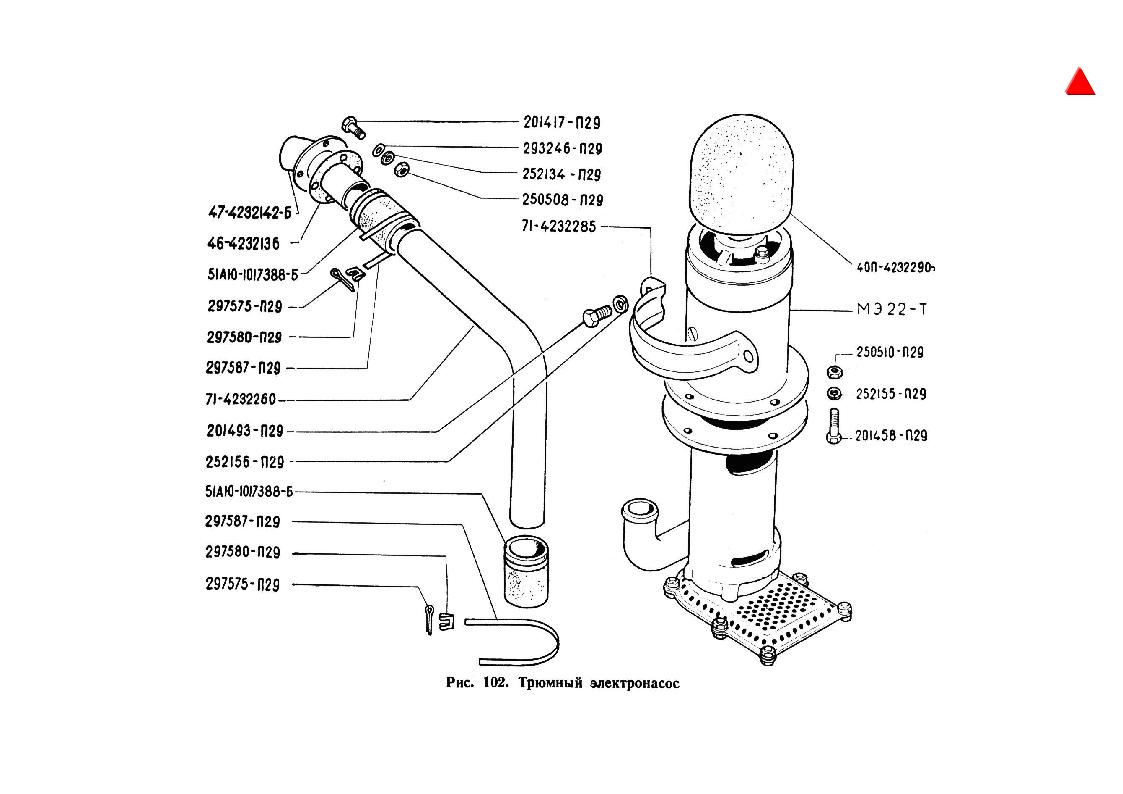

| 71-4232210 | Насос трюмный с электродвигателем в сборе | 1 |
МЭ22-Т
|
Электродвигатель трюмного насоса в сборе (49-4232212) | 1 |
71-4232214
|
Корпус трюмного электронасоса в сборе | 1 |
|
49-4232220
|
Крышка корпуса трюмного электронасоса | 1 |
|
264035-П29
|
Пресс-масленка | 1 |
|
40П-4232290-А
|
Колпак защитный электродвигателя трюмного электронасоса | 1 |
|
71-4232226
|
Сетка нижняя трюмного электронасоса | 1 |
|
71-4232227
|
Сетка верхняя трюмного электронасоса | 1 |
|
201415-П29
|
Болт крепления нижней сетки | 6 |
|
250508-П29
|
Гайка | 6 |
|
252154-П29
|
Шайба пружинная | 6 |
|
201418-П29
|
Болт крепления сетки в сборе | 4 |
|
252154-П29
|
Шайба пружинная | 4 |
|
49-4232235
|
Крыльчатка трюмного электронасоса | 1 |
|
71-4232240
|
Валик нижний крыльчатки трюмного электронасоса | 1 |
|
250976-П29
|
Гайка крепления крыльчатки трюмного электронасоса | 1 |
|
258039-П29
|
Шплинт | 1 |
|
252006-П29
|
Шайба | 1 |
|
49-4232252
|
Валик верхний крыльчатки трюмного электронасоса | 1 |
|
49-4232255
|
Втулка соединительная валиков крыльчатки трюмного электронасоса | 1 |
|
260003-П29
|
Палец соединительной втулки | 2 |
|
258011-П29
|
Шплинт | 2 |
|
260410-П
|
Шпонка верхнего валика крыльчатки трюмного электронасоса | 1 |
|
71-4232260
|
Труба выпускная трюмного электронасоса | 1 |
|
47-4232142-Б
|
Патрубок выпускной в сборе | 1 |
|
46-4232136
|
Прокладка фланца выпускного патрубка | 1 |
|
201417-П29
|
Болт крепления выпускного патрубка к корпусу | 4 |
|
252134-П29
|
Шайба пружинная | 4 |
|
250508-П29
|
Гайка | 4 |
|
293246-П29
|
Шайба | 4 |
|
51АЮ-1017388-Б
|
Шланг соединительный выпускной трубы с патрубком | 2 |
|
297587-П29
|
Лента стяжная соединительного шланга | 4 |
|
297580-П29
|
Пряжка стяжной ленты соединительного шланга | 4 |
|
297575-П29
|
Шплинт стяжной ленты соединительного шланга | 4 |
|
71-4232285
|
Хомут крепления трюмного электронасоса | 1 |
|
201493-П29
|
Болт крепления хомута трюмного электронасоса | 2 |
|
252156-П29
|
Шайба пружинная | 2 |
|
АЗР-30
|
Включатель трюмного электронасоса (Г-71-4232213) | 1 |
|
201458-П29
|
Болт крепления электронасоса | 4 |
|
250510-П29
|
Гайка | 4 |
|
252155-П29
|
Шайба пружинная | 4 |

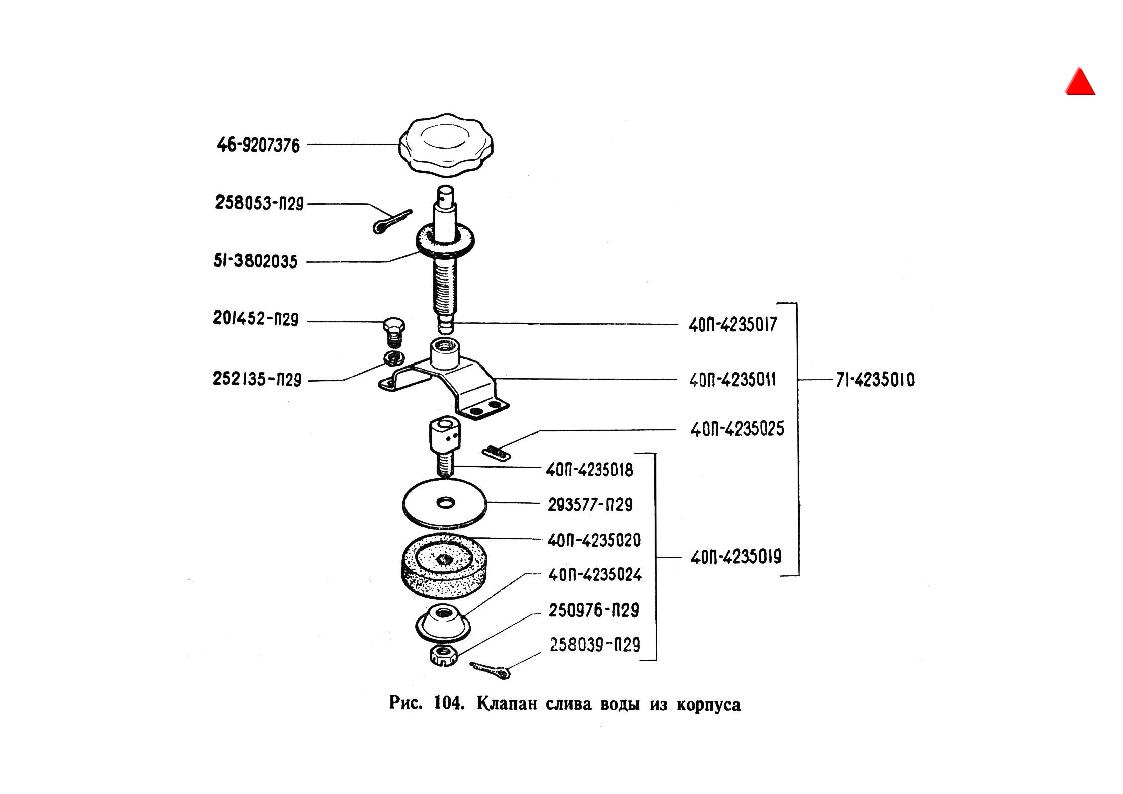

Клапан слива воды из корпуса машины
| N детали | наименование | |
71-4235010
|
Клапан слива воды в сборе | 1 |
|
40П-4235011
|
Опора клапана в сборе | 1 |
|
40П-4235017
|
Стержень клапана | 1 |
|
46-9207376
|
Ручка клапана | 1 |
|
258053-П29
|
Шплинт ручки клапана | 1 |
|
40П-4235018
|
Наконечник стержня клапана | 1 |
|
40П-4235019
|
Клапан в сборе | 1 |
|
40П-4235020
|
Клапан | 1 |
|
40П-4235024
|
Колпачок клапана | 1 |
|
40П-4235025
|
Скоба крепления наконечника клапана . | 1 |
|
250976-П29
|
Гайка наконечника клапана | 1 |
|
293577-П29
|
Шайба | 1 |
|
258039-П29
|
Шплинт | 1 |
|
51-3802035
|
Втулка уплотнительная стержня клапана | 1 |
|
201452-П29
|
Болт крепления клапана | 4 |
|
252135-П29
|
Шайба пружинная | 4 |
